8.4.2.2 直流耦合、差分输入至差分输出设计问题

使用直流耦合差分输入源运行 THS4541 非常简单，只需输入引脚保持在直流共模工作电压范围内即可。一个示例是直流至 50MHz 正交下变频器输出。这些输出通常为直流电平，并具有针对外部负载的一定内部源阻抗。图 8-5 的示例显示了一个使用 THS4541 的设计，其中在输入端使用了一个简单的无源 RLC 滤波器（Rg 元件用作滤波器设计的差分端接）。从内部 250Ω 输出后面的原始源到 THS4541 输出引脚，该电路实现了值为 1 的增益。直流共模工作电压电平通过混频器，从内部 1.2V 电平转换到 0.95V 的 ADC Vcm 电压输出。在这种情况下，通过简单地对增益为 1 的级中两个直流电压取平均值，可得到 1.08V 的输入引脚共模电压，该值处于要求的范围之内。

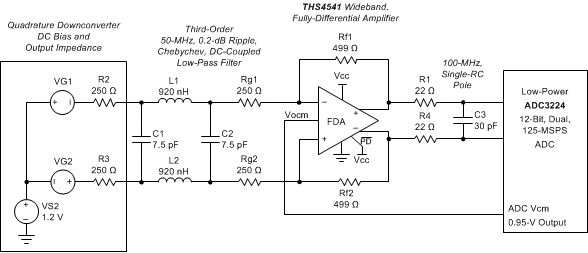

GUID-2511E09C-CC7A-4300-93A3-CDAA8E8D77C7-low.gif 图 8-5 正交混频器至 ADC 的直流耦合差分 I/O 示例设计
