7.4.2.4 CAN 总线状态

CAN 总线在运行期间有两种逻辑状态：隐性和显性。具体请参阅图 7-9。

以差分方式驱动总线时，总线为显性状态，对应于 TXD 和 RXD 引脚上的逻辑低电平。当总线通过接收器内部的高阻值输入电阻器 (RIN) 偏置到 CAN 收发器电源电压的一半时，总线为隐性状态，对应于 TXD 和 RXD 引脚上的逻辑高电平。

在仲裁期间，显性状态会覆盖隐性状态。在仲裁期间，多个 CAN 节点可能同时发送一个显性位，这种情况下，CAN 总线的差分电压将大于单个 CAN 驱动器的差分电压。TCAN1162-Q1 CAN 收发器采用低功耗待机 (STB) 模式和睡眠模式；这些模式支持第三种总线状态，在这种状态下，总线引脚通过接收器内部的高阻值电阻器偏置到地。

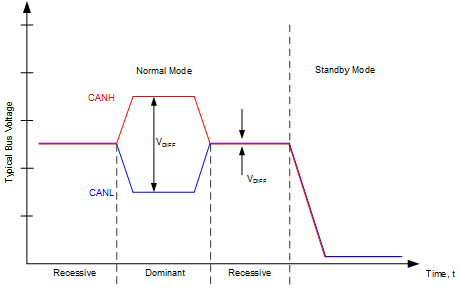

TCAN1162-Q1 总线状态图 7-9 总线状态
