说明

TCAN1043A-Q1 是一款高速控制器局域网 (CAN) 收发器,符合 ISO 11898-2:2016 高速 CAN 规范对物理层的要求。该器件支持传统 CAN 和 CAN FD,数据速率高达 8 兆位/秒 (Mbps) (TCAN1043A-Q1) 或 5 Mbps (TCAN1043AT-Q1)。

TCAN1043A-Q1 可通过 INH 输出引脚选择性地启用系统上可能存在的各种电源,从而减少整个系统级别的电池电流消耗。这使得在低电流睡眠模式中,功率传送到除 TCAN1043A-Q1 以外的所有系统元件,同时对 CAN 总线进行监控。检测到唤醒事件时,TCAN1043A-Q1 通过将 INH 驱动至高电平来启动系统。

TCAN1043A-Q1 具有一个 SWE 计时器,可在无操作 4 分钟 (tINACTIVE) 后,从待机模式安全转换为睡眠模式。如果 MCU 出现故障,无法将器件转换为正常模式,这一特性也可以保证器件转换为低功耗的睡眠模式。

封装信息
器件型号封装(1)封装尺寸(标称值)
TCAN1043A-Q1SOT (DYY)4.20mm x 2.00mm
SOIC (D)8.65mm x 3.90mm
VSON (DMT)4.50mm x 3.00mm
TCAN1043AT-Q1 SOIC (D) 8.65mm x 3.90mm
VSON (DMT) 4.50mm x 3.00mm
如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

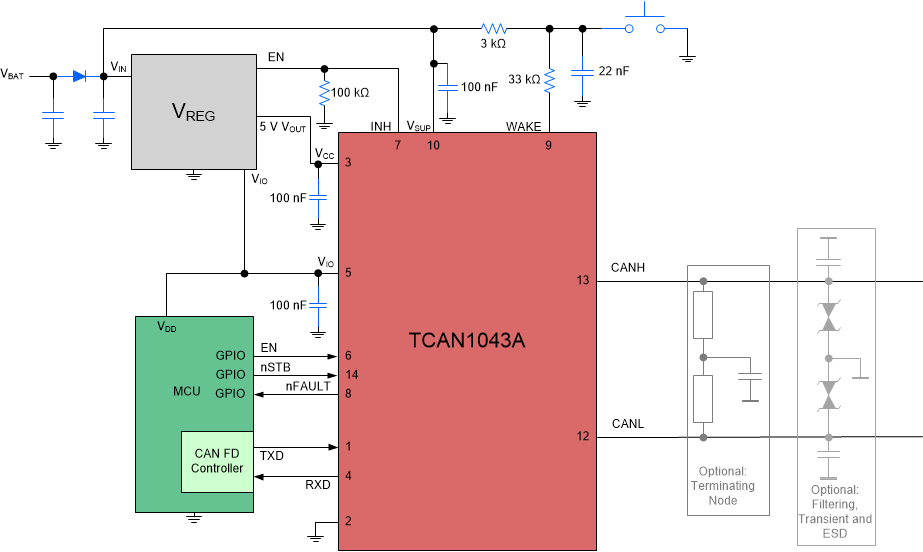

GUID-A6DDCE14-C28C-4014-AFBE-258EAAFB62B3-low.gif简化原理图
