9.3 电源相关建议

OPA858可在 3.3V 至 5.25V 的电源电压范围内运行。OPA858由单侧电源，分立平衡式双极电源和不平衡双极电源供电运行。由于OPA858不具备轨到轨输入或输出，因此输入共模和输出摆幅范围限制在 3.3V 电源。

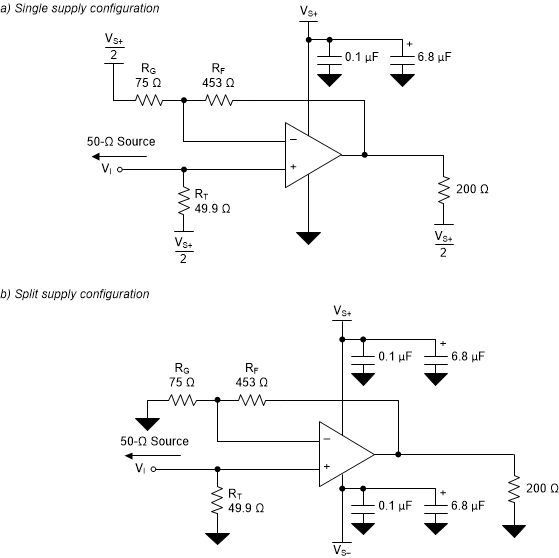

OPA858 分立式单电源电路配置图 9-8 分立式单电源电路配置
