8.4.2 断电模式

OPA858具有断电模式，可减少静态电流以节省功耗。图 6-23和图 6-24展示了OPA858当 PD 引脚在禁用和启用状态之间切换时的瞬态响应。

PD 禁用和启用阈值电压以负电源为基准。如果放大器配置为 3.3V 的正电源和接地的负电源，则禁用阈值电压为 0.65V，使能阈值电压为 1.8V。如果放大器配置为 ±1.65V 电源，则禁用阈值电压为 –1V，使能阈值电压为 0.15V。如果放大器配置为 ±2.5V 电源，则禁用阈值电压为 –1.85V，使能阈值电压为 –0.7V。

图 8-9显示了 PD 引脚从启用状态下被扫描到禁用状态时典型放大器的切换行为。同样，图 8-10显示了 PD 引脚从禁用状态被扫描到启用状态时典型放大器的切换行为。下扫描和上扫描之间的切换阈值差异很小，这是由于放大器中设计了磁滞能提高 PD 上的抗噪性。

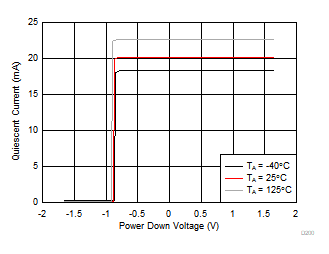

OPA858 开关阈值（PD 引脚从高电平被扫描至低电平）图 8-9 开关阈值
（PD 引脚从高电平被扫描至低电平）

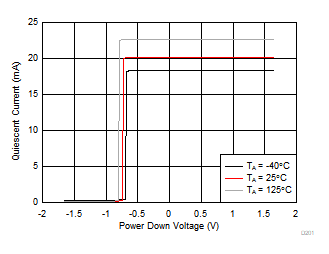

OPA858 开关阈值（PD 引脚从低电平被扫描至高电平）图 8-10 开关阈值
（PD 引脚从低电平被扫描至高电平）

将 PD 引脚连接为低电平会禁用放大器，并将输出置于高阻抗状态。当放大器配置为同相放大器时，反馈 (RF) 和增益 (RG) 电阻器网络将形成与放大器输出并联的负载。为保护放大器的输入级，OPA858在反相和同相输入引脚之间使用内部的背对背保护二极管；另请参阅图 8-3。在断电状态下，如果放大器输入引脚之间的差分电压超过二极管压降，则会在同相输入引脚和输出引脚之间创建一条额外的低阻抗路径。
