6.6 典型特性

在电流消耗、相位噪声性能和时序图以及输出共模操作方面展示了 LMK1D210xL 缓冲器的典型特性。

请注意，这些图用于指导用户预期针对 LMK1D210xL 支持的工作频率范围获取哪些信息。这些图是针对有限数量的频率和负载条件绘制的，而这些并不代表客户系统。

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2102L 电流消耗与频率间的关系，AMP_SELA = 0图 6-1 LMK1D2102L 电流消耗与频率间的关系，AMP_SELA = 0

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2104L 电流消耗与频率间的关系，AMP_SELA = 0

图 6-3 LMK1D2104L 电流消耗与频率间的关系，AMP_SELA = 0

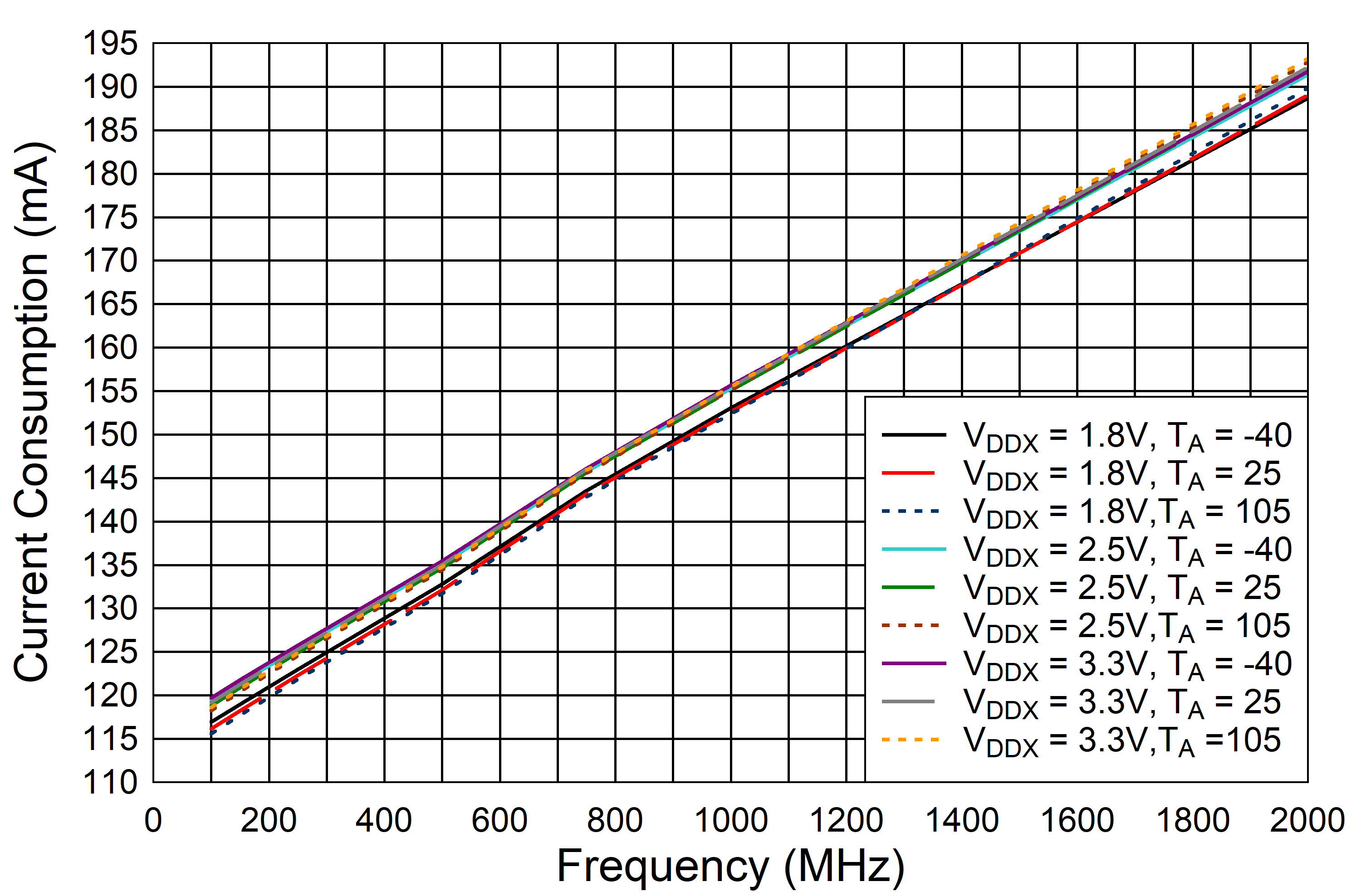

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2106L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 0图 6-5 LMK1D2106L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 0
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2108L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 0图 6-7 LMK1D2108L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 0
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D210xL VOD 与频率间的关系，AMP_SELA/AMP_SELB = 0图 6-9 LMK1D210xL VOD 与频率间的关系，AMP_SELA/AMP_SELB = 0
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 1.8V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平 (AMP_SELA/AMP_SELB = 0)图 6-11 1.8V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平 (AMP_SELA/AMP_SELB = 0)
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 2.5V/3.3V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平 (AMP_SELA/AMP_SELB = 0)图 6-13 2.5V/3.3V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平 (AMP_SELA/AMP_SELB = 0)

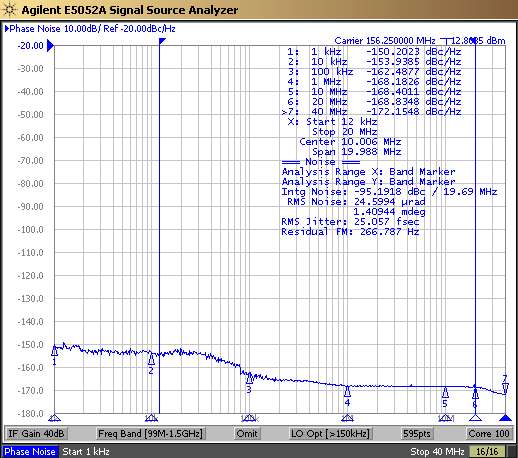

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 156.25MHz 下的输入源 (12kHz - 20MHz)图 6-15 156.25MHz 下的输入源 (12kHz - 20MHz)

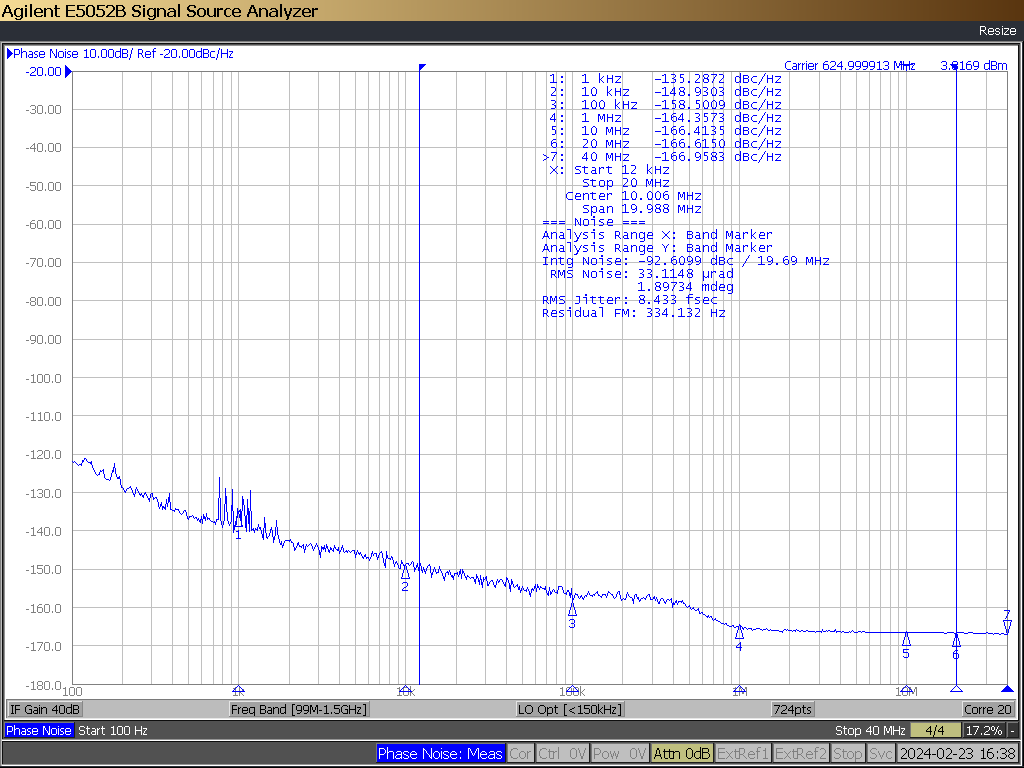

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 625MHz 下的输入源 (12kHz - 20MHz)图 6-17 625MHz 下的输入源 (12kHz - 20MHz)
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 1250MHz 下的输入源 (12kHz - 20MHz)图 6-19 1250MHz 下的输入源 (12kHz - 20MHz)
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2102L 电流消耗与频率间的关系，AMP_SELA = 悬空图 6-2 LMK1D2102L 电流消耗与频率间的关系，AMP_SELA = 悬空

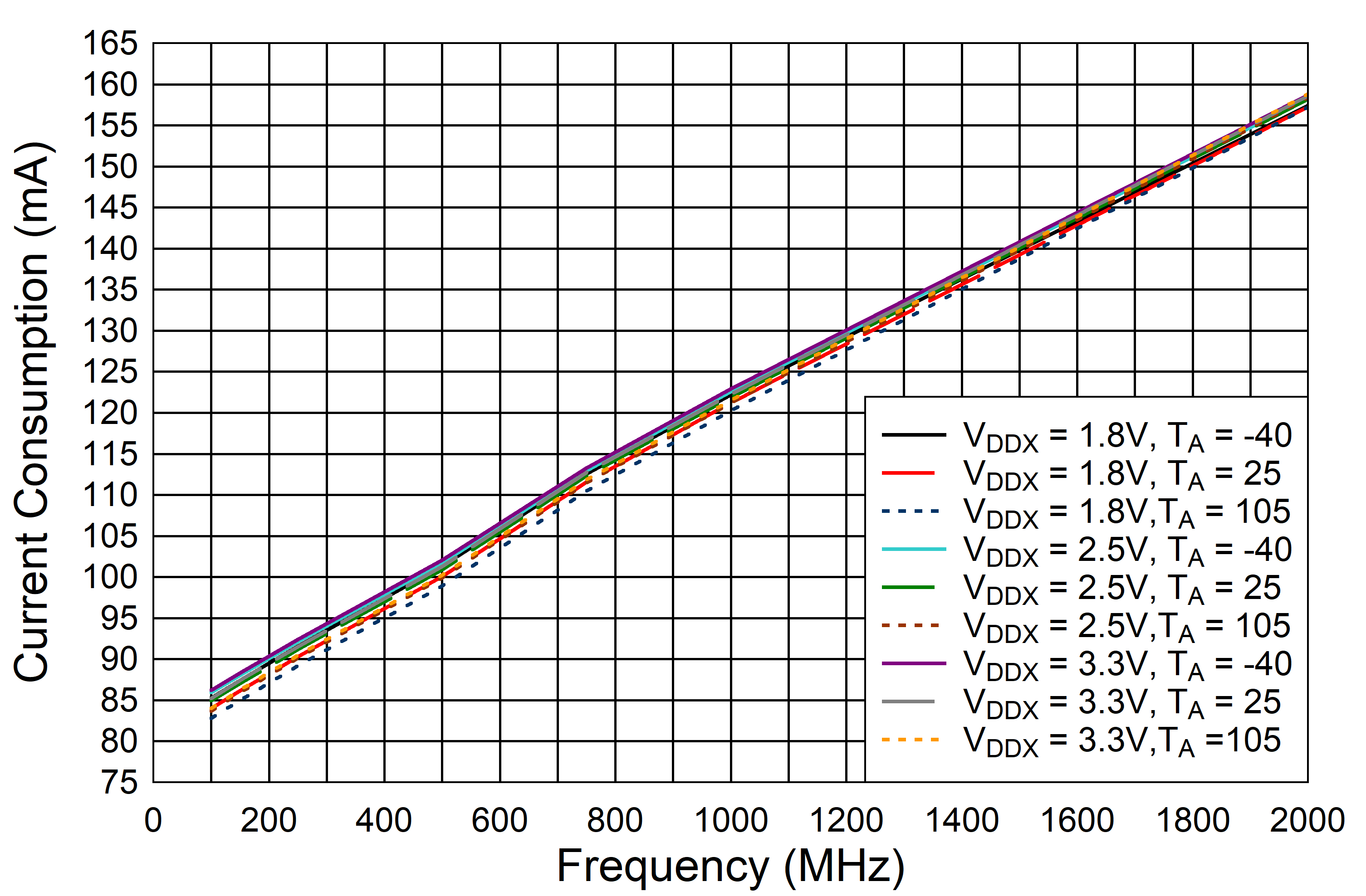

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2104L 电流消耗与频率间的关系，AMP_SELA = 悬空图 6-4 LMK1D2104L 电流消耗与频率间的关系，AMP_SELA = 悬空
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2106L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 悬空图 6-6 LMK1D2106L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 悬空

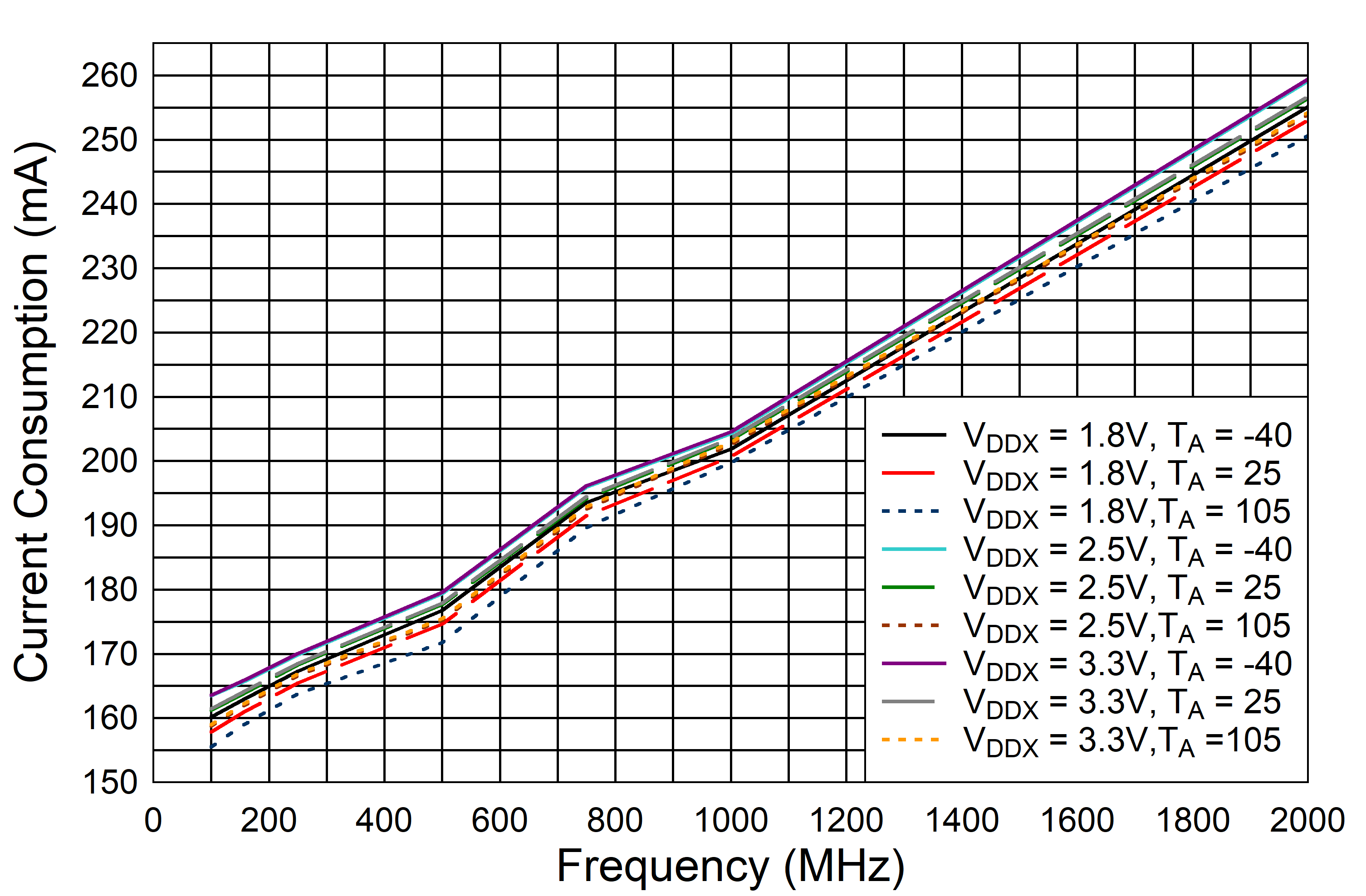

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2108L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 悬空图 6-8 LMK1D2108L 电流消耗与频率间的关系，AMP_SELA 和 AMP_SELB = 悬空

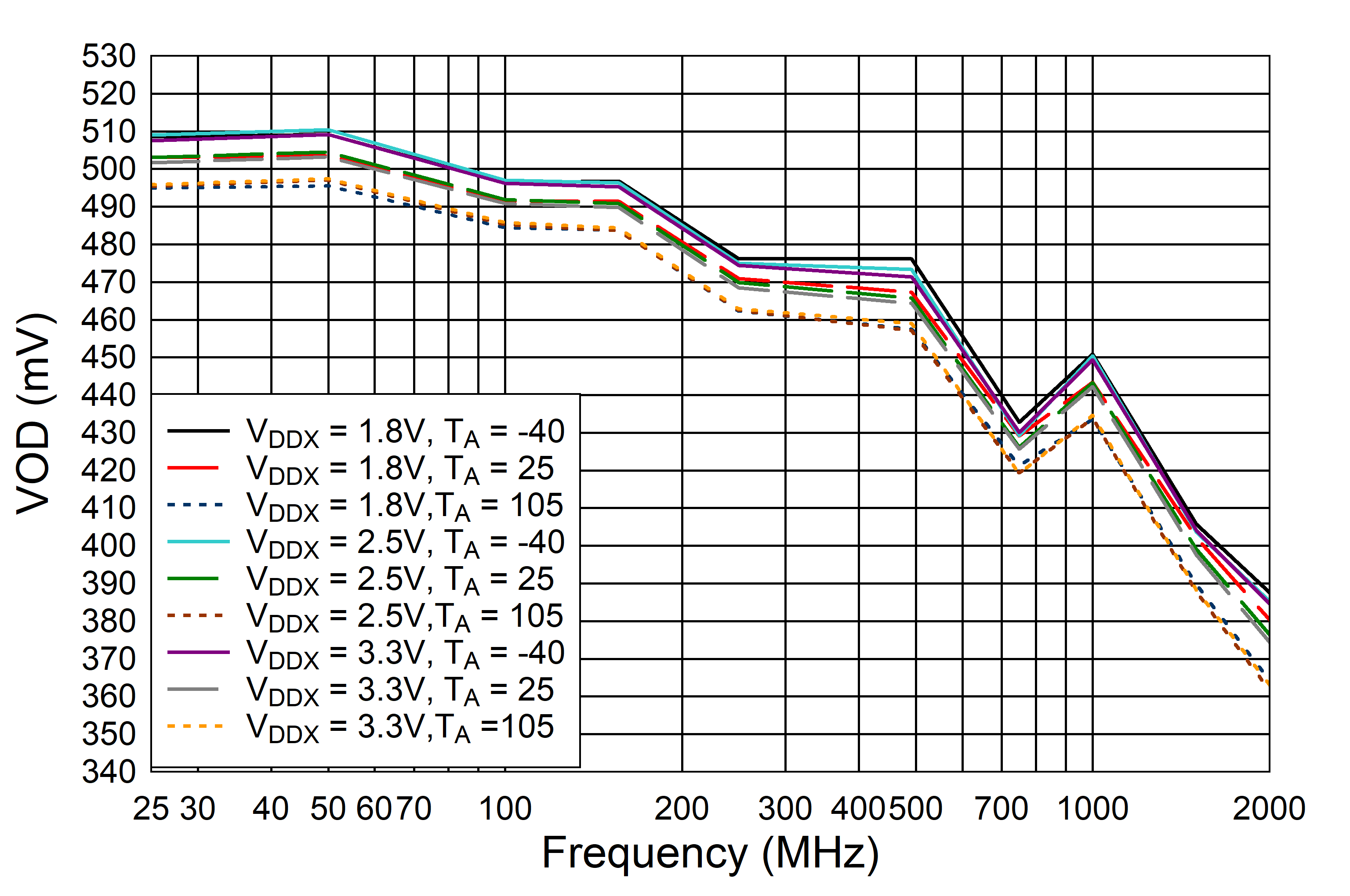

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D210xL VOD 与频率间的关系，AMP_SELA/AMP_SELB = 悬空图 6-10 LMK1D210xL VOD 与频率间的关系，AMP_SELA/AMP_SELB = 悬空

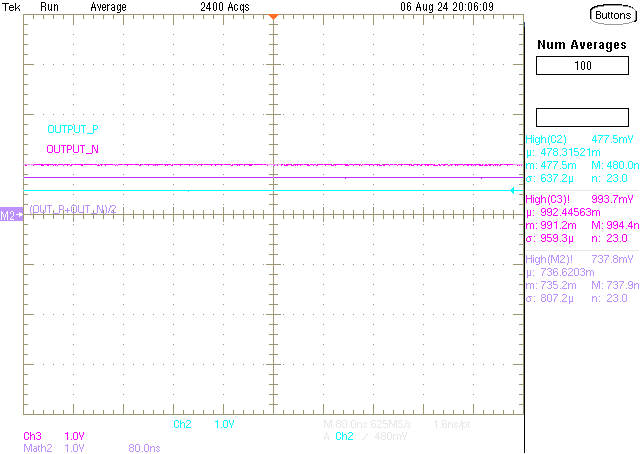

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 1.8V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平（AMP_SELA/AMP_SELB = 悬空）图 6-12 1.8V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平（AMP_SELA/AMP_SELB = 悬空）
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 2.5V/3.3V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平（AMP_SELA/AMP_SELB = 悬空）图 6-14 2.5V/3.3V 电源条件下的 LMK1D210xL 直流输出共模，差分低电平（AMP_SELA/AMP_SELB = 悬空）
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 156.25MHz 下的 LMK1D210xL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 = 1.5V/ns
请参阅“图注”表中的注释 1 和注释 2
图 6-16 156.25MHz 下的 LMK1D210xL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 = 1.5V/ns

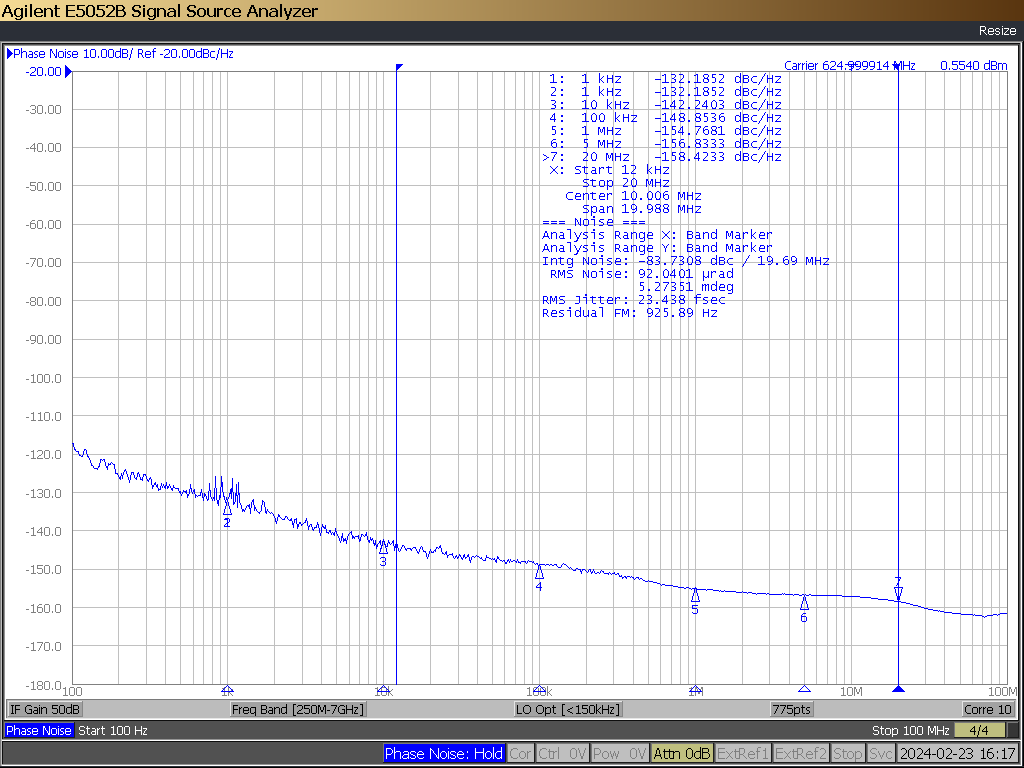

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 625MHz 下的 LMK1D210XL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 > 3V/ns
请参阅“图注”表中的注释 1 和注释 3
图 6-18 625MHz 下的 LMK1D210XL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 > 3V/ns

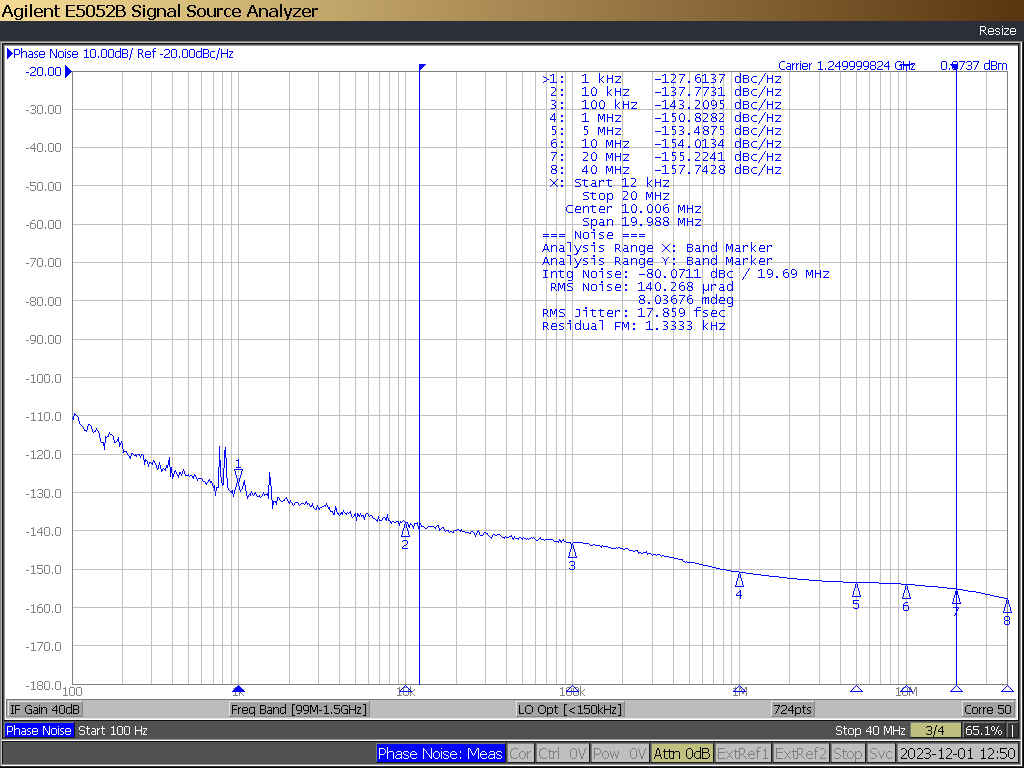

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 1250MHz 下的 LMK1D210XL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 > 3V/ns
请参阅“图注”表中的注释 1 和注释 4
图 6-20 1250MHz 下的 LMK1D210XL 相位噪声/输出抖动 (12kHz - 20MHz)，输入压摆率 > 3V/ns
表 6-1 图注
注释
(1) 图中的典型 RMS 抖动值显示了每个频率的总输出 RMS 抖动 (JOUT) 和源时钟 RMS 抖动 (JSOURCE)。根据这些值，附加 RMS 抖动可计算为：JADD = SQRT(JOUT2 – JSOURCE2)。
(2) 156.25MHz 下的 JADD = SQRT(46.9322 - 25.0572) = 39.68fs。
(3) 625MHz 下的 JADD = SQRT(23.4382 - 8.4332) = 21.87fs。
(4) 1250MHz 下的 JADD = SQRT(17.8592 - 6.7762) = 16.52fs。
