5 引脚配置和功能


LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2102L：RGT 封装 16 引脚 VQFN 顶视图
图 5-1 LMK1D2102L：RGT 封装 16 引脚 VQFN 顶视图


图 5-3 LMK1D2106L：RHA 封装 40 引脚 VQFN 顶视图

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L LMK1D2104L：RHD 封装 28 引脚 VQFN 顶视图

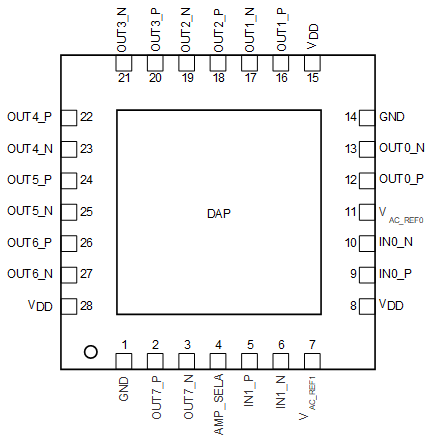

图 5-2 LMK1D2104L：RHD 封装 28 引脚 VQFN 顶视图


图 5-4 LMK1D2108L：RGZ 封装 48 引脚 VQFN 顶视图
表 5-1 引脚功能
引脚 类型(1) 说明
名称 LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L
差分/单端时钟输入
IN0_P、IN0_N 6、7 9、10 9、8 10、9 I 初级：差分输入对或单端输入
IN1_P、IN1_N 3、4 5、6 2、3 3、4 I 次级：差分输入对或单端输入
请注意，INP0、INN0 与 IN0_P、IN0_N 可以互换使用，没有任何区别。
组启用和振幅选择
AMP_SELA 2 4 10 11 I 使用内部 500kΩ 上拉电阻器和 320kΩ 下拉电阻器启用/禁用输出组；（请参阅节 8.4.1）
AMP_SELB - - 1 2 I 使用内部 500kΩ 上拉电阻器和 320kΩ 下拉电阻器启用/禁用输出组；（请参阅节 8.4.1）
偏置电压输出
VAC_REF0 8 11 7 8 O 容性耦合输入的偏置电压输出。如果使用，TI 建议在该引脚上使用连接到 GND 的 0.1µF 电容器。
VAC_REF1 - - 4 5 O 容性耦合输入的偏置电压输出。如果使用，TI 建议在该引脚上使用连接到 GND 的 0.1µF 电容器。
差分时钟输出
OUT0_P、OUT0_N 9、10 12、13 12、13 14、15 O 编号为 0 的差分 LVDS 输出对
OUT1_P、OUT1_N 11、12 16、17 14、15 16、17 O 编号为 1 的差分 LVDS 输出对
OUT2_P、OUT2_N 13、14 18、19 16、17 18、19 O 编号为 2 的差分 LVDS 输出对
OUT3_P、OUT3_N 15、16 20、21 18、19 20、21 O 编号为 3 的差分 LVDS 输出对
OUT4_P、OUT4_N - 22、23 22、23 22、23 O 编号为 4 的差分 LVDS 输出对
OUT5_P、OUT5_N - 24、25 24、25 25、26 O 编号为 5 的差分 LVDS 输出对
OUT6_P、OUT6_N - 26、27 26、27 27、28 O 编号为 6 的差分 LVDS 输出对
OUT7_P、OUT7_N - 2、3 28、29 29、30 O 编号为 7 的差分 LVDS 输出对
OUT8_P、OUT8_N - - 32、33 31、32 O 编号为 8 的差分 LVDS 输出对
OUT9_P、OUT9_N - - 34、35 33、34 O 编号为 9 的差分 LVDS 输出对
OUT10_P、OUT10_N - - 36、37 35、36 O 编号为 10 的差分 LVDS 输出对
OUT11_P、OUT11_N - - 38、39 38、39 O 编号为 11 的差分 LVDS 输出对
OUT12_P、OUT12_N - - - 40、41 O 编号为 12 的差分 LVDS 输出对
OUT13_P、OUT13_N - - - 42、43 O 编号为 13 的差分 LVDS 输出对
OUT14_P、OUT14_N - - - 44、45 O 编号为 14 的差分 LVDS 输出对
OUT15_P、OUT15_N - - - 46、47 O 编号为 15 的差分 LVDS 输出对
电源电压
VDD 5 8、15、28 - - P 组 0 和组 1 的器件电源（1.8V、2.5V 或 3.3V）
VDDA - - 6、11、20 7、13、24 P 组 0 的器件电源（1.8V、2.5V 或 3.3V）
VDDB - - 5、31、40 6、37、48 P 组 1 的器件电源（1.8V、2.5V 或 3.3V）
接地
GND 1 1、14 21、30 1、12 G 接地
其他
DAP DAP DAP DAP DAP G 裸片连接焊盘连接到印刷电路板 (PCB) 接地平面以实现散热。
(1) G = 地，I = 输入，O = 输出，P = 电源
