8.4.3 输入端接

LMK1D210xL 输入可与 LVDS、LVPECL、HCSL 或 LVCMOS 驱动器连接。

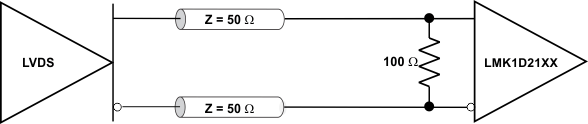

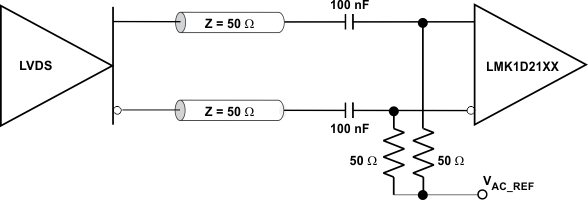

LVDS 驱动器可以通过直流和交流耦合连接到 LMK1D210xL 输入，分别如图 8-5 和图 8-6 所示。

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 连接到 LMK1D210xL 输入的 LVDS 时钟驱动器（直流耦合）图 8-5 连接到 LMK1D210xL 输入的 LVDS 时钟驱动器（直流耦合）
LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 连接到 LMK1D210xL 输入的 LVDS 时钟驱动器（交流耦合）图 8-6 连接到 LMK1D210xL 输入的 LVDS 时钟驱动器（交流耦合）

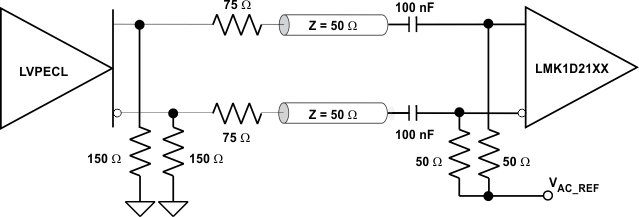

图 8-7 展示了如何将 LVPECL 输入连接到 LMK1D210xL。如果信号摆幅大于 1.6VPP，则需要使用串联电阻器来降低 LVPECL 信号摆幅。

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 连接到 LMK1D210xL 输入的 LVPECL 时钟驱动器图 8-7 连接到 LMK1D210xL 输入的 LVPECL 时钟驱动器

图 8-8 展示了如何将 LVCMOS 时钟输入直接耦合到 LMK1D210xL。

LMK1D2102L LMK1D2104L LMK1D2106L LMK1D2108L 连接到 LMK1D210xL 输入的 1.8V、2.5V 或 3.3V LVCMOS 时钟驱动器图 8-8 连接到 LMK1D210xL 输入的 1.8V、2.5V 或 3.3V LVCMOS 时钟驱动器

对于未使用的输入，TI 建议使用 1kΩ 电阻器将两个输入引脚（INP、INN）接地。
