5.10 典型特性

LM2678 标准化输出电压图 5-1 标准化输出电压
LM2678 效率与输入电压之间的关系图 5-3 效率与输入电压之间的关系

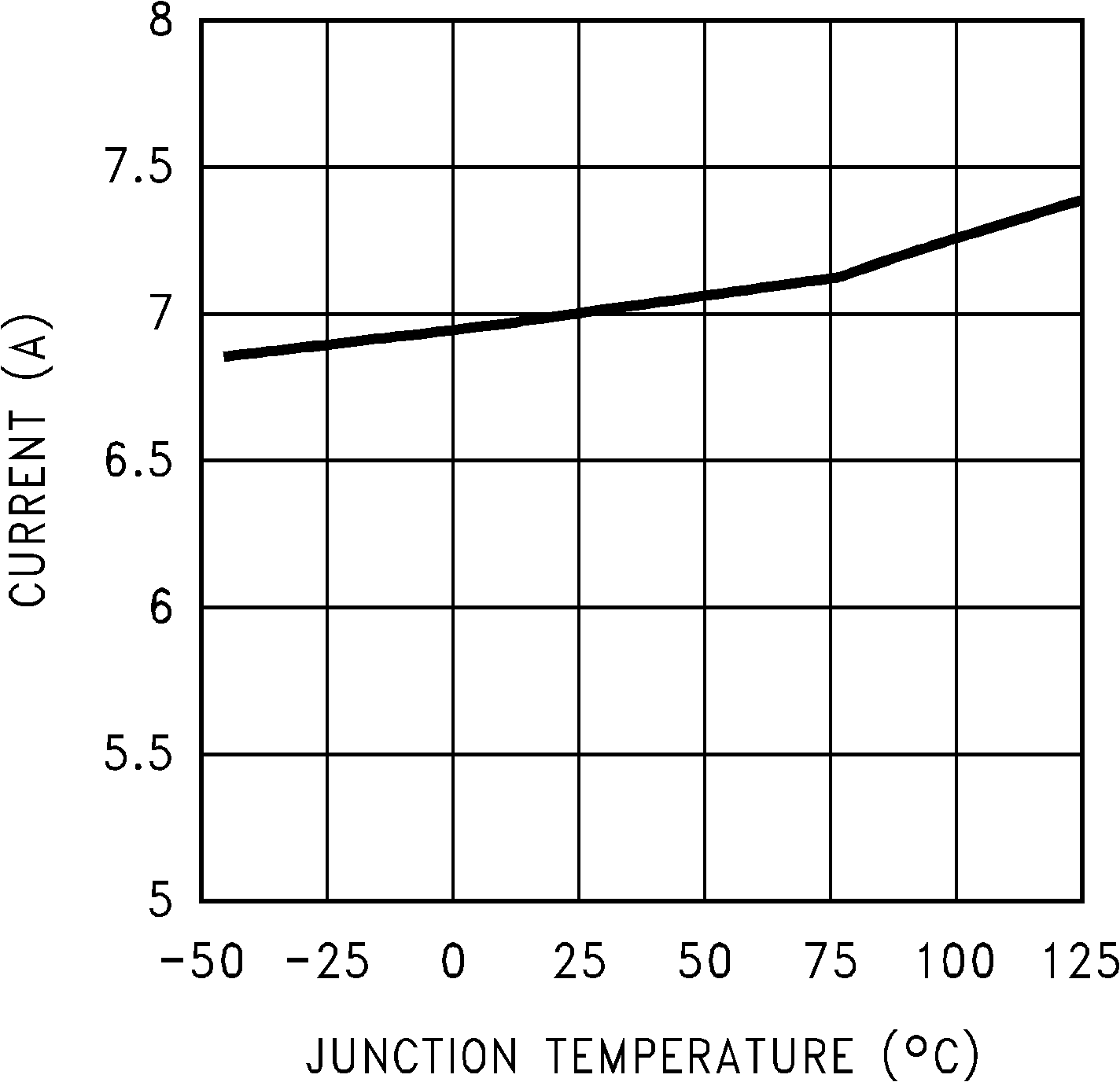

LM2678 开关电流限值图 5-5 开关电流限值

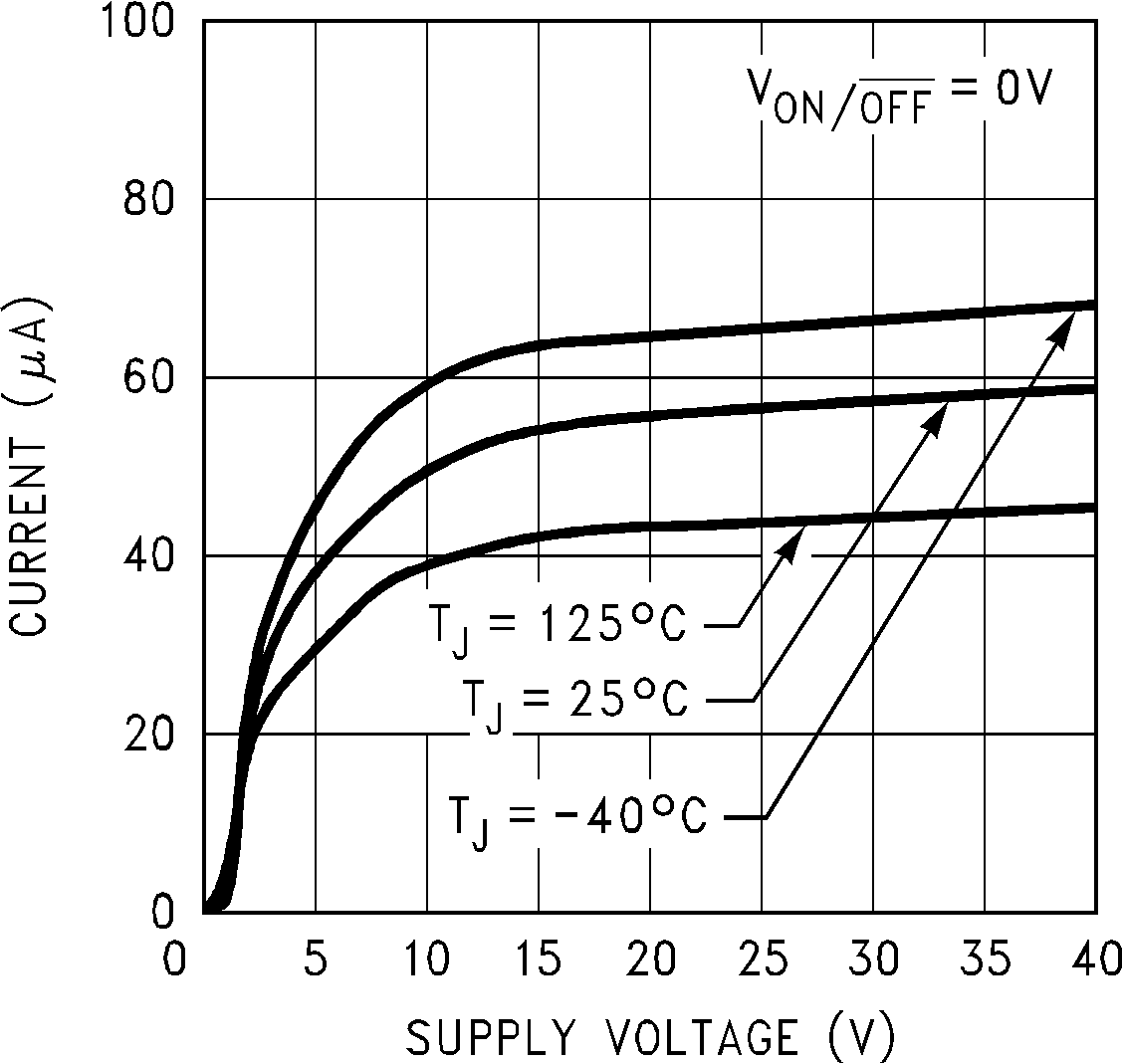

LM2678 待机静态电流图 5-7 待机静态电流

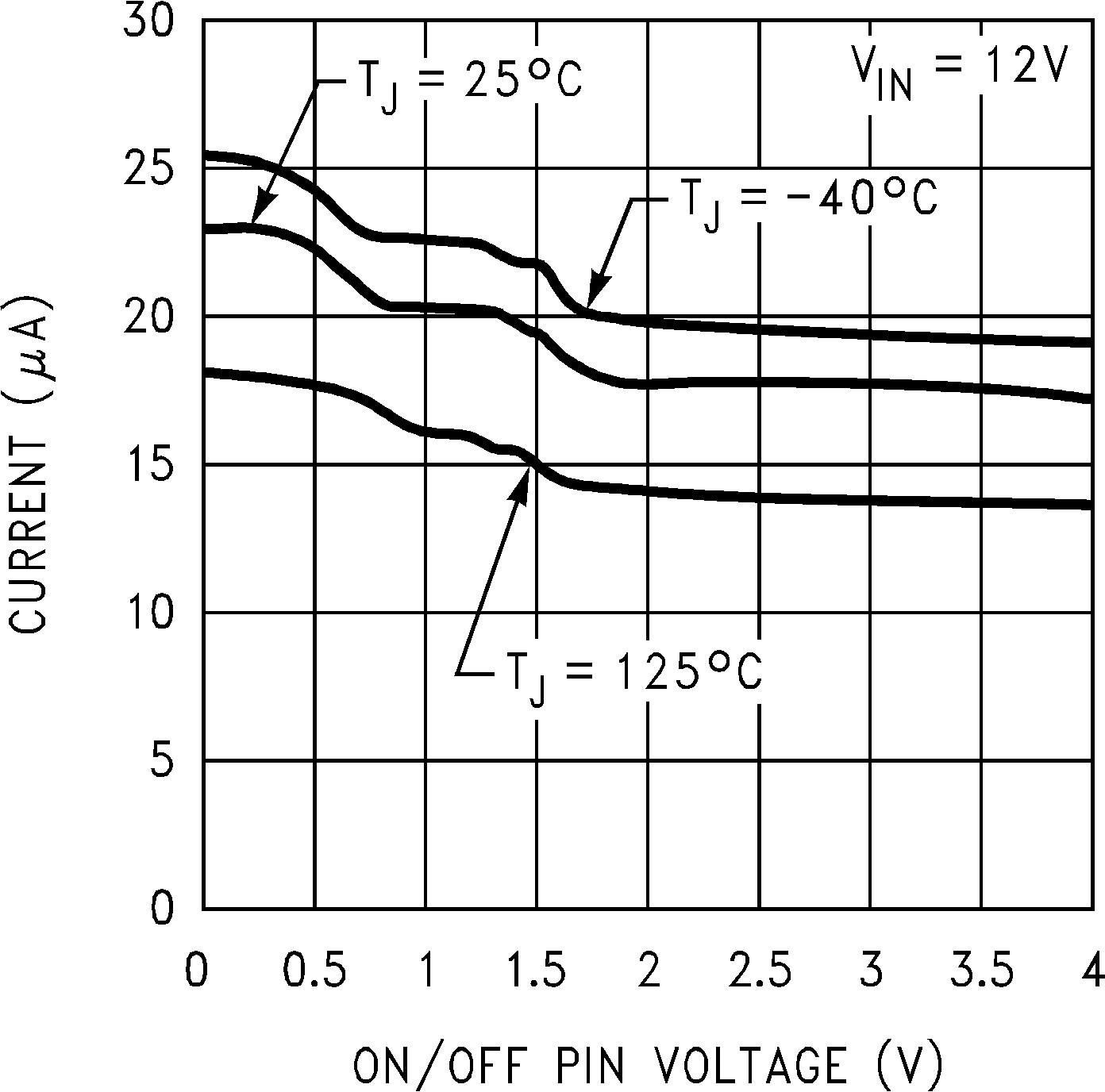

LM2678 导通/关断引脚电流（源电流）图 5-9 导通/关断引脚电流（源电流）

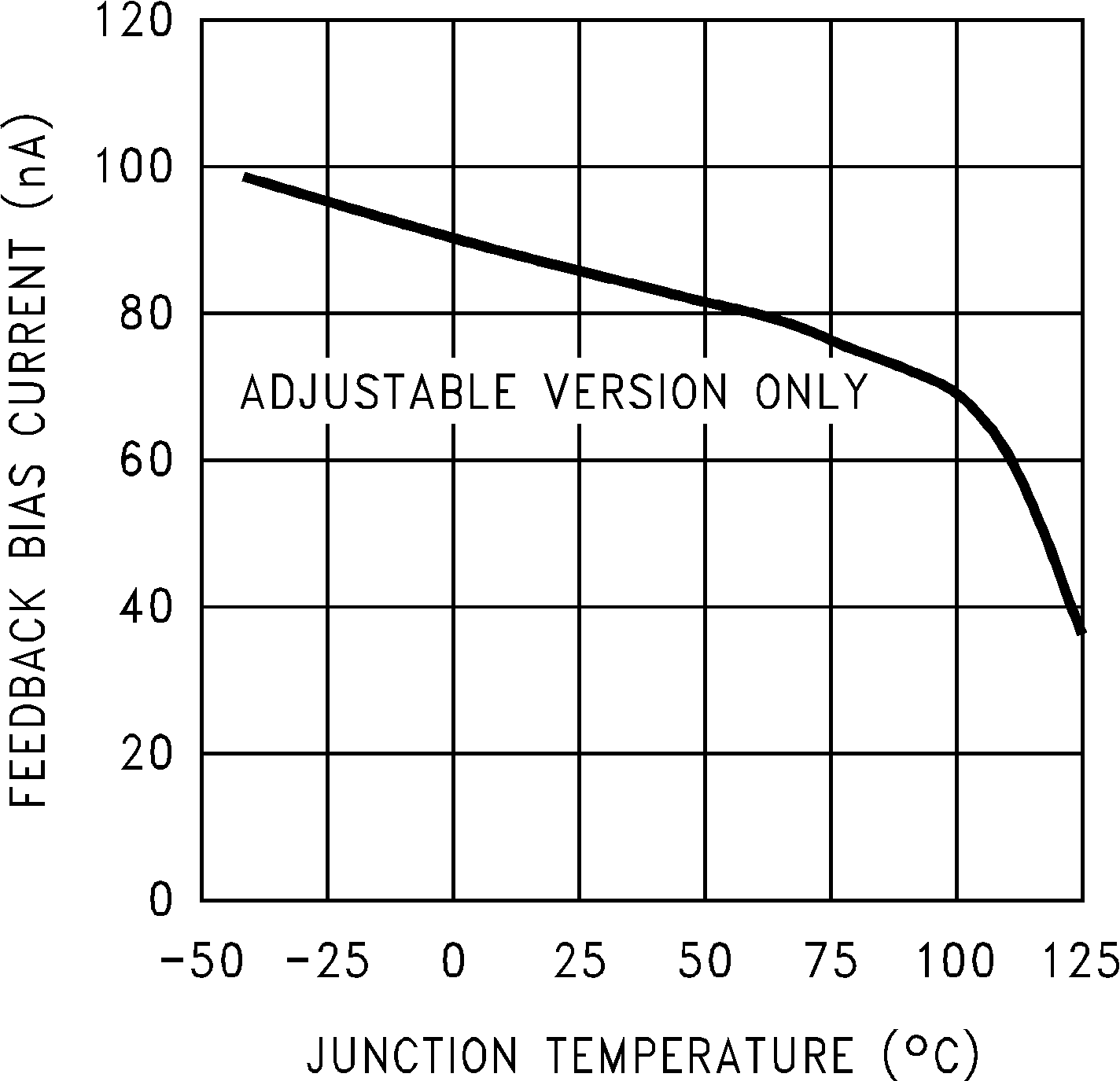

LM2678 反馈引脚偏置电流
图 5-11 反馈引脚偏置电流

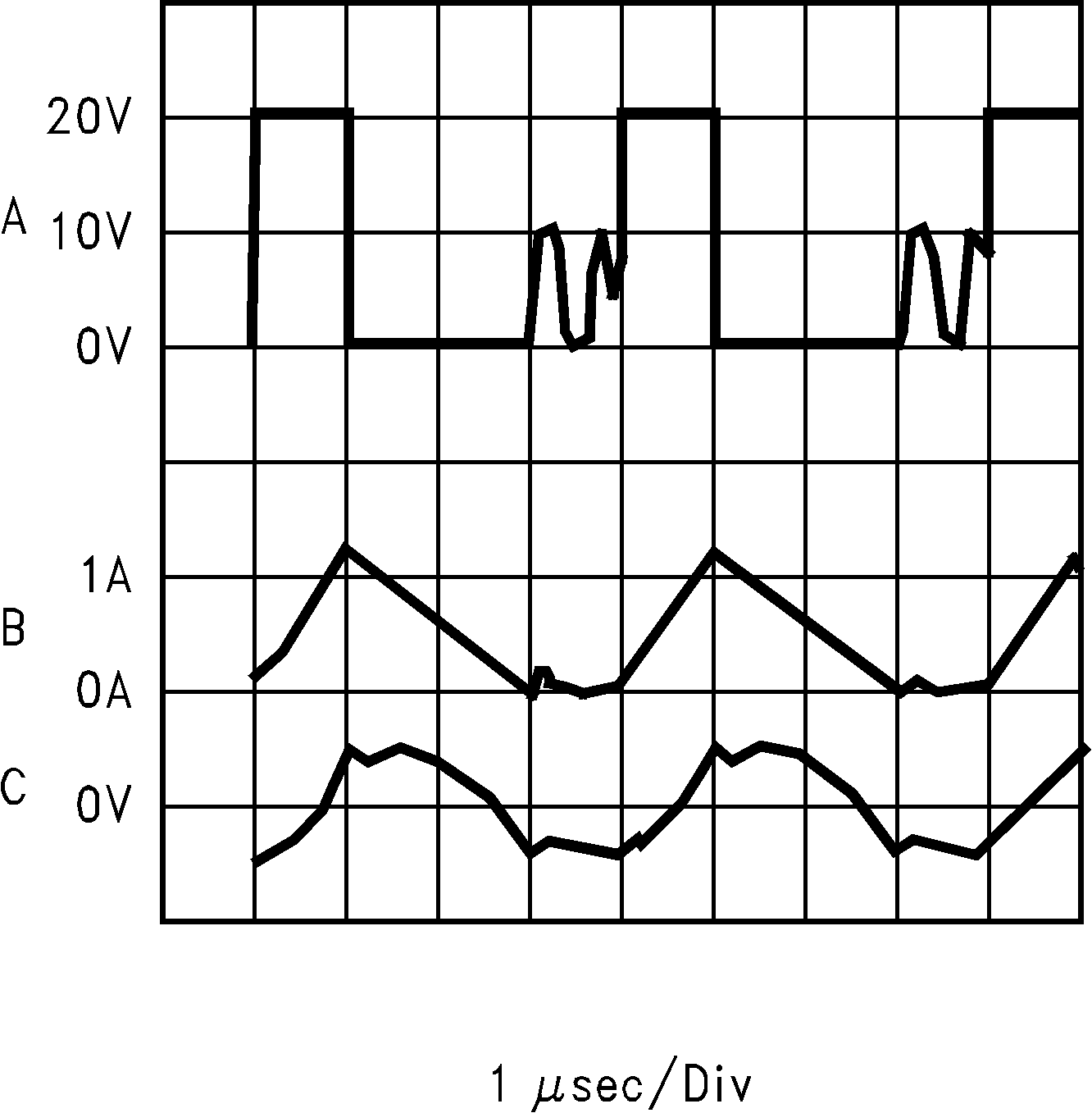

LM2678 水平时基：1μs/div
不连续模式开关波形，VIN = 20V，VOUT = 5V，ILOAD = 500mA，L = 10μH，COUT = 400μF，COUTESR = 13mΩ
A. VSW 引脚电压 = 10V/div
b. 电感器电流 = 1A/div
c. 输出纹波电压 = 20mV/div 交流耦合
图 5-13 水平时基：1μs/div

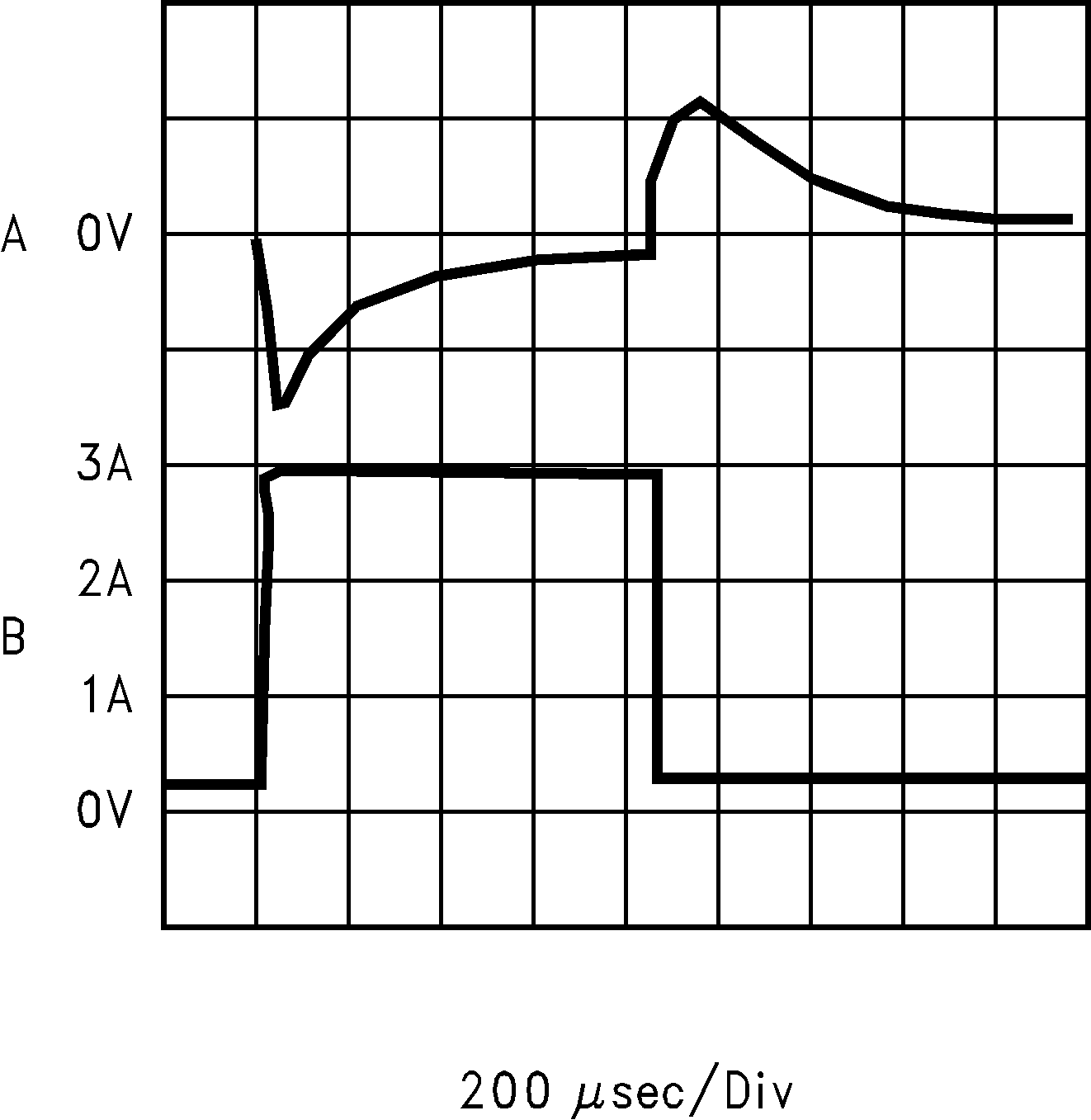

LM2678 水平时基：200μs/div
非连续模式的负载瞬态响应，VIN = 20V，VOUT = 5V，L = 10μH，COUT = 400μF，COUTESR = 13mΩ
A. 输出电压 = 100mV/div，交流耦合
B. 负载电流 = 200mA 至 3A 负载脉冲
图 5-15 水平时基：200μs/div
LM2678 线路调整图 5-2 线路调整
LM2678 效率与 ILOAD 之间的关系图 5-4 效率与 ILOAD 之间的关系
LM2678 工作静态电流图 5-6 工作静态电流

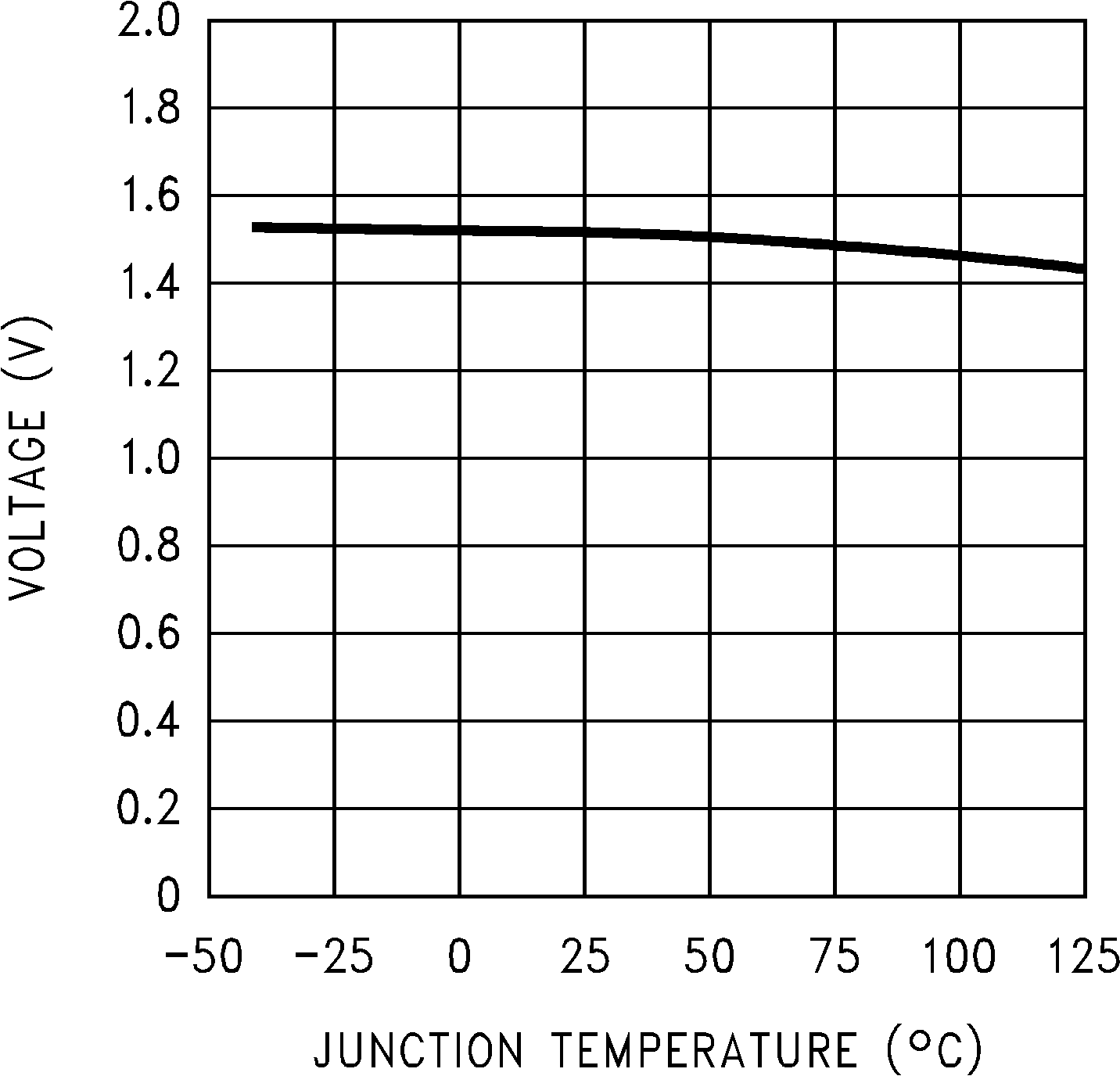

LM2678 导通/关断阈值电压图 5-8 导通/关断阈值电压
LM2678 开关频率图 5-10 开关频率

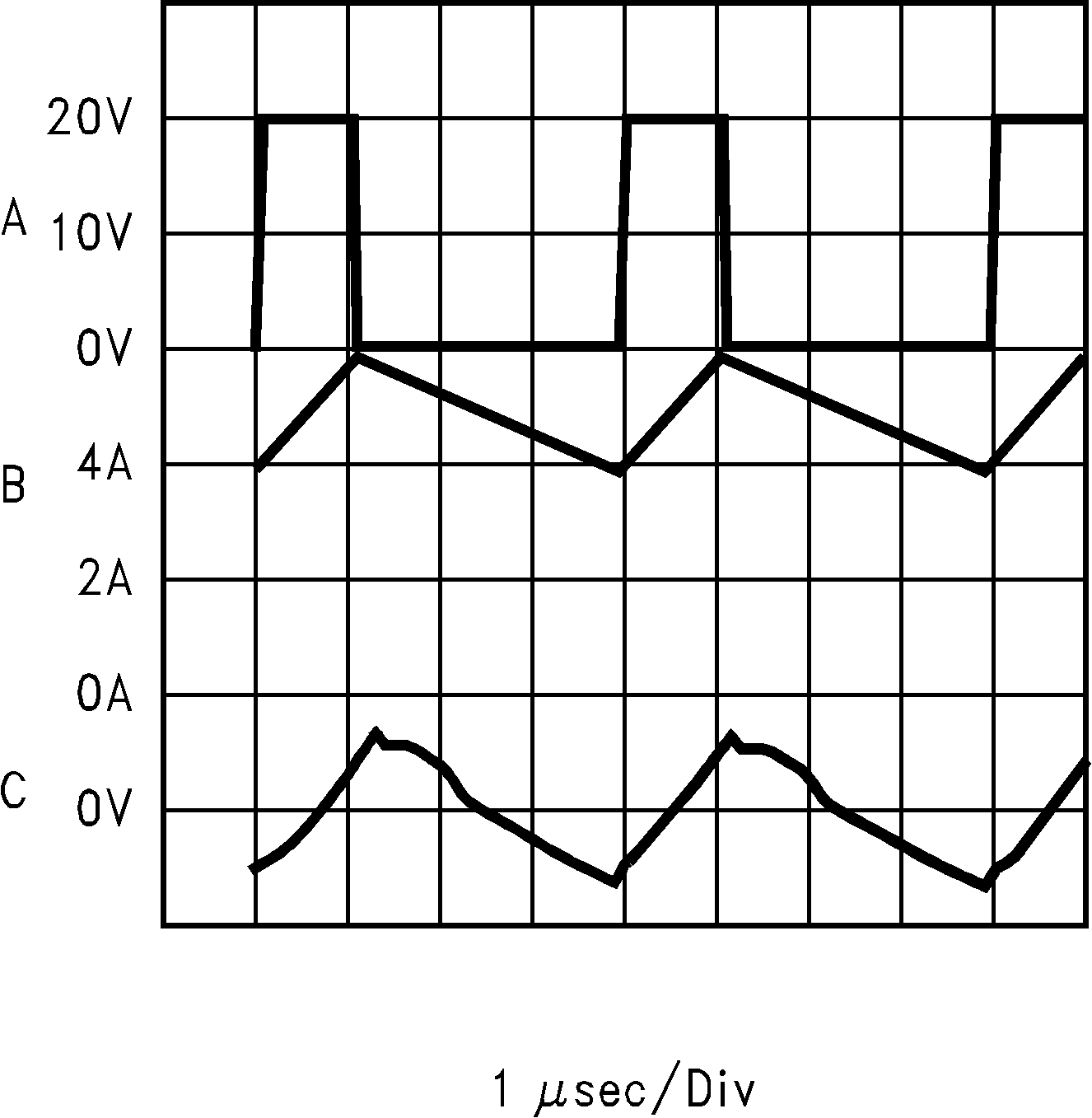

LM2678 水平时基：1μs/div
连续模式开关波形，VIN = 20V，VOUT = 5V，ILOAD = 5A，L = 10μH，COUT = 400μF，COUTESR = 13mΩ
A. VSW 引脚电压 = 10V/div
b. 电感器电流 = 2A/div
c. 输出纹波电压 = 20mV/div 交流耦合
图 5-12 水平时基：1μs/div

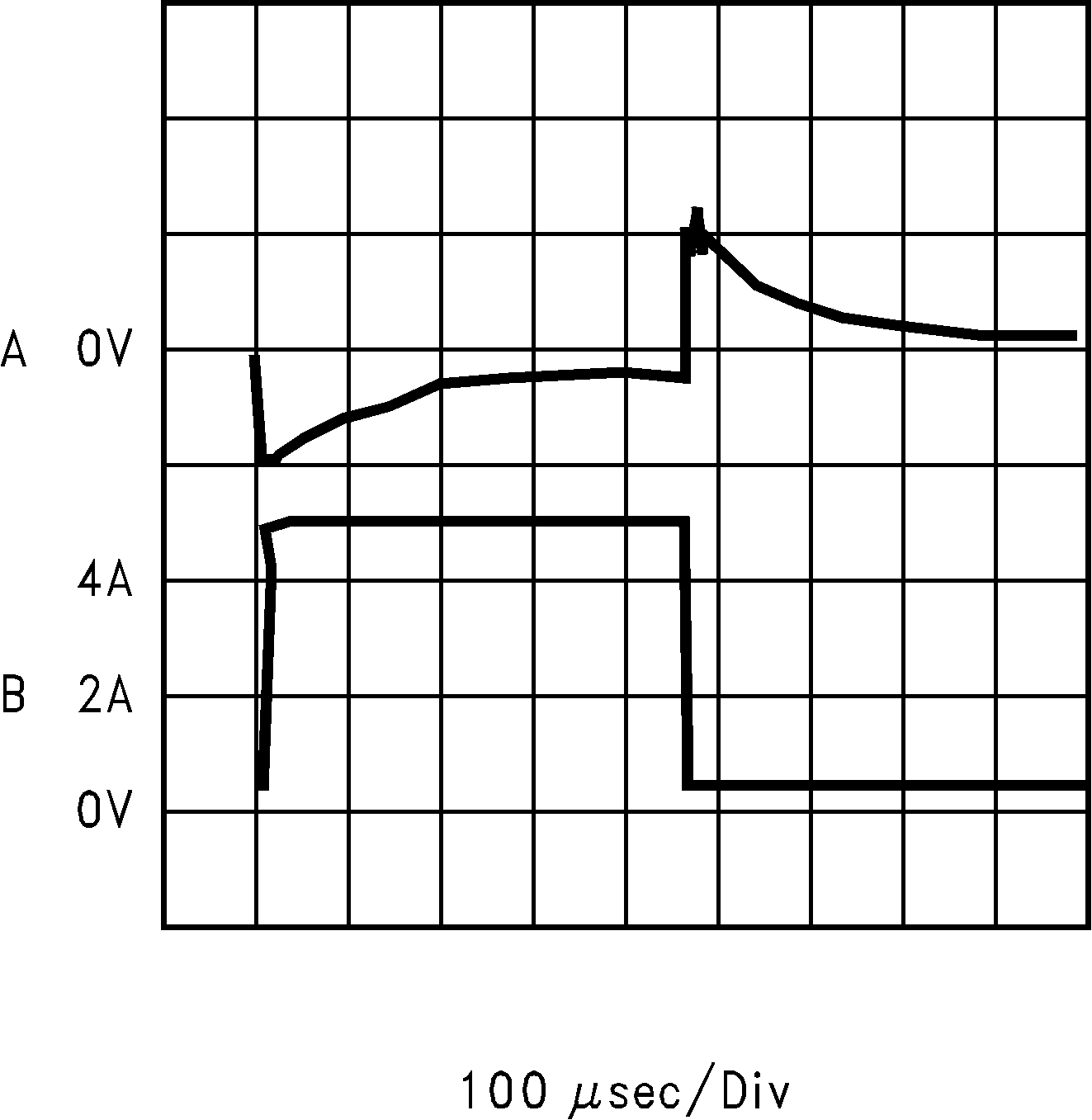

LM2678 水平时基：100μs/div
连续模式的负载瞬态响应，VIN = 20V，VOUT = 5V，L = 10μH，COUT = 400μF，COUTESR = 13mΩ
A. 输出电压 = 100mV/div，交流耦合
B. 负载电流 = 500mA 至 5A 负载脉冲
图 5-14 水平时基：100μs/div
