6.18 绝缘特性曲线

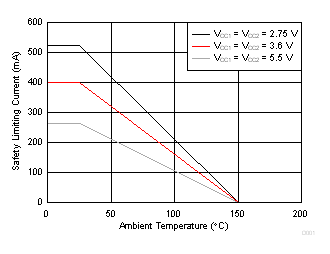

GUID-7645E82C-D1EF-43BA-B58F-AE83DADB6718-low.gif图 6-1 DW-16 封装根据 VDE 标准限制电流的热降额曲线
GUID-749876CF-48BD-42E8-979D-1D53004920C1-low.gif图 6-3 DWV-8 封装根据 VDE 标准限制电流的热降额曲线
GUID-85252B0B-0641-48D6-AD29-02DC63DF2E57-low.gif图 6-5 D-8 封装根据 VDE 标准限制电流的热降额曲线
GUID-C15ADB8A-6824-406C-BE6E-594ED0ACE6ED-low.gif图 6-2 DW-16 封装根据 VDE 标准限制功率的热降额曲线
GUID-4FB804C7-1117-4F14-9FD6-9929A8EC8017-low.gif图 6-4 DWV-8 封装根据 VDE 标准限制功率的热降额曲线

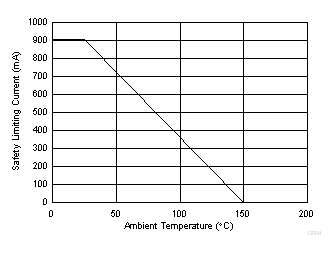

GUID-6FBC492B-B7CE-4E03-918C-8E263F6BECCB-low.gif图 6-6 D-8 封装根据 VDE 标准限制功率的热降额曲线
