6.6 典型特性

在 TA = 25°C，VS = 5V，VIN+ = 12V，VREF=VS/2 条件下，使用 INA199A3 测得的性能（除非另有说明）

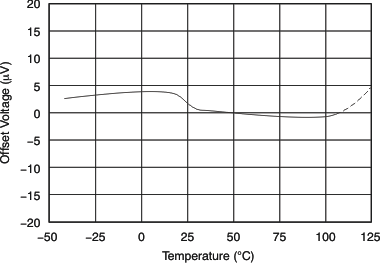

图 6-1 失调电压与温度间的关系

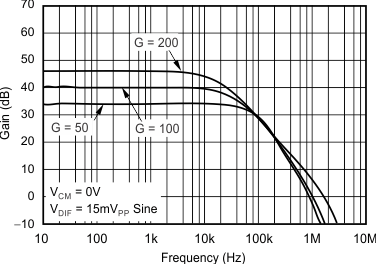

图 6-3 增益与频率的关系
图 6-5 共模抑制比与频率间的关系
VS = 2.5V

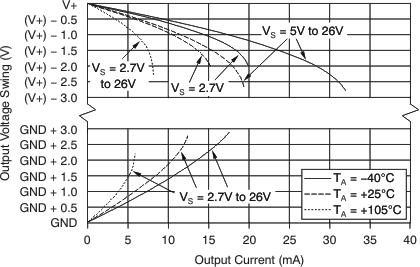

图 6-7 输出电压摆幅与输出电流间的关系
图 6-9 电源电压 = 0V（关断）时，输入偏置电流与共模电压间的关系
图 6-11 静态电流与温度间的关系
图 6-13 0.1Hz 至 10Hz 电压噪声（以输入为参考）
图 6-15 共模电压瞬态响应
图 6-17 同相差分输入过载
图 6-19 欠压恢复

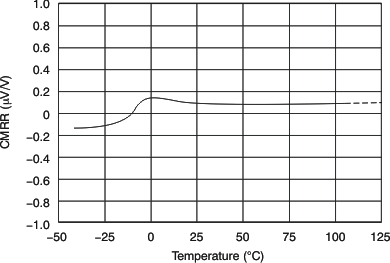

图 6-2 共模抑制比与温度间的关系

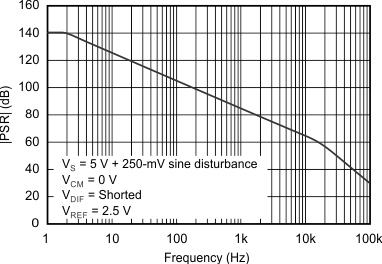

图 6-4 电源抑制比与频率之间的关系

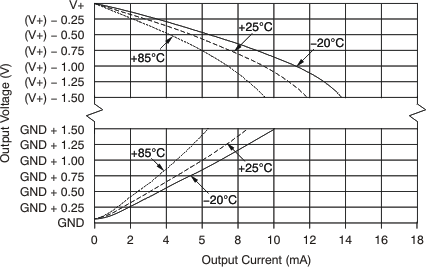

图 6-6 输出电压摆幅与输出电流间的关系

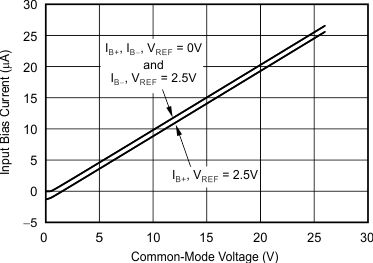

图 6-8 电源电压 = 5V 时，输入偏置电流与共模电压间的关系
图 6-10 输入偏置电流与温度间的关系
图 6-12 输入基准电压噪声与频率间的关系
图 6-14 阶跃响应（10mVPP 输入阶跃）

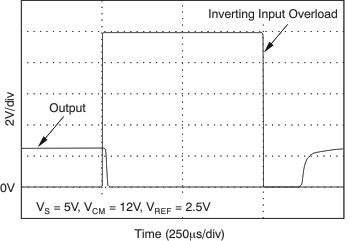

图 6-16 反相差分输入过载
图 6-18 启动响应
