REF 输入阻抗影响

与任何差分放大器一样,INA199 系列器件共模抑制比会受到 REF 输入端的任何阻抗的影响。当 REF 引脚被直接连接至大多数基准或者电源时,这个担心时没有必要的。当使用来自电源或基准电压的电阻分压器时,REF 引脚必须由运算放大器缓冲。

在可对 INA199 输出进行差分感应的系统中(例如,通过一个差分输入模数转换器 (ADC) 或者通过使用两个单独的 ADC 输入),可以消除 REF 输入端的外部阻抗影响。图 7-4 描述了通过将 REF 引脚用作基准来从 INA199 获取输出的方法。

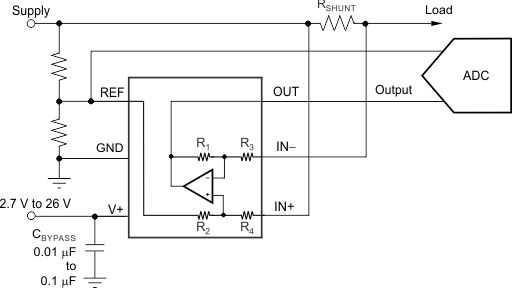

GUID-FAF06F16-ECF1-4899-B25E-BDCE383C847E-low.gif图 7-4 检测 INA199 从而消除阻抗对 REF 输入的影响
