7.5.7.8 加热器：配置加热器电流大小

HDC302x-Q1 加热器架构由 14 个并联电阻器组成，可支持多种不同的功率级别。此电阻器数组旨在根据环境温度和电源电压配置适当的加热器电流，以进行偏移误差校正或冷凝水预防/去除。加热器数组用 HEATER_CONFIG[15:0] 表示，其定义如下：

HEATER_CONFIG[15:0] = H13H12H11H10H9H8H7H6H5H4H3H2H1H0，其中每个 HX 位表示 14 个加热器中第 X 个的配置。下表提供了部分加热器配置选项的列表。

加热器的功率级别还取决于 VDD，VDD 越高，所提供的加热器功率越高，且器件发热量越高。在传感器顶部存在冷凝水的情况下，必须小心避免超过 100°C。

表 7-15 HEATER_CONFIG[16:0] 的示例配置
期望的加热器配置所需的 HEATER_CONFIG[15:0][HEX]CRC
启用加热器全功率3F FF06
启用加热器半功率03 FF00
启用加热器四分之一功率00 9F96
表 7-16 加热器典型电阻值表

加热器代码，十六进制

典型电阻值 (Ω)

1

1875.7

2

1379.3

4

1361.7

8

674.5

F

292.4

10

692.0

20

692.0

40

472.8

80

475.3

F0

145.2

100

478.0

200

477.6

400

281.6

800

281.6

F00

93.2

1000

283.7

2000

284.6

3FFF

40.3

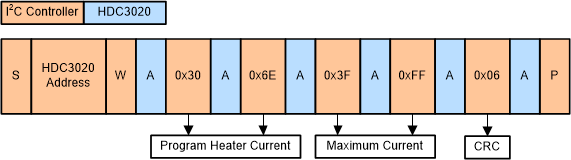

HDC3020-Q1 HDC3021-Q1 HDC3022-Q1 I2C 命令序列：配置加热器电流全功率图 7-28 I2C 命令序列：配置加热器电流全功率
