7.5.5 I2C 读取 - 检索多个数据结果

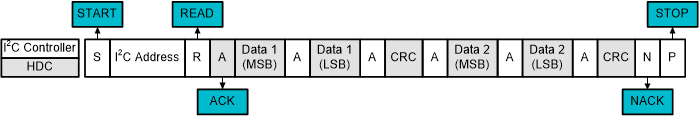

执行 I2C 读取序列以检索多个数据结果且 I2C 控制器不使用 CRC 字节来执行数据完整性检查时，I2C 控制器仍必须接收最终 CRC 字节。该 I2C 读取方案如图 7-4 所示。

HDC3020-Q1 HDC3021-Q1 HDC3022-Q1 I2C 读取多个数据结果图 7-4 I2C 读取多个数据结果
