7.5.4 I2C 读取 - 检索单一数据结果

执行 I2C 读取序列以从 HDC302x-Q1 检索数据。I2C 读取序列必须遵循 用于发起器件读取命令的 I2C 写入序列。CRC 字节始终伴随由 HDC302x-Q1 传输的数据。无论用户是否希望使用 CRC，I2C 控制器都必须接受 CRC 字节。I2C 控制器在接收到 CRC 之前无法发出 NACK 以丢弃 CRC 传输。I2C 读取如图 7-3 所示。

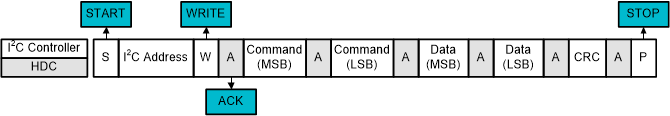

HDC3020-Q1 HDC3021-Q1 HDC3022-Q1 I2C 读取单个数据结果图 7-3 I2C 读取单个数据结果

如果 I2C 控制器未能在任何数据字节后发送 ACK 信号，则 HDC302x-Q1 停止数据字节的传输。
