7.5.1.2 I2C 读取

要从从器件读取数据，主器件必须首先与要从中读取寄存器的从器件通信。此通信由主器件完成，传输启动类似于写入过程，即设置 R/W 位等于 0b 的地址（表示一次写入）。主器件随后发送要读取的寄存器的地址。当从器件确认此寄存器地址时，主器件再次发送启动条件，后跟 R/W 位设置为 1b 的从器件地址（表示一次读取）。在此过程之后，从器件确认读取请求，主器件释放 SDA 总线，但继续为从器件提供时钟。

在事务的这一部分，主器件成为主接收器，从器件成为从发送器。主器件继续发送时钟脉冲，但释放 SDA 线，以便从器件可以传输数据。在字节末尾，主器件发送一个否定确认 (NACK) 信号，向从器件发送信号以停止通信并释放总线。然后，主器件发送一个停止条件。

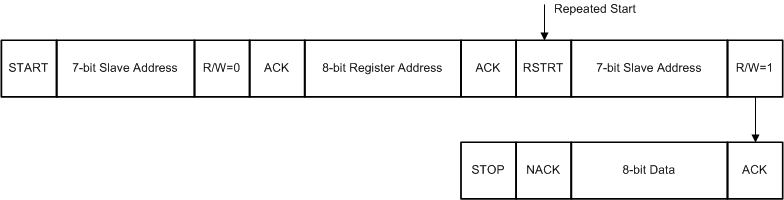

GUID-8375355F-3D1A-47A3-B1A8-A45FEC2FC8D7-low.gif图 7-24 I2C 读取序列
