8.2.3.2.3 连接的负载

如果 OUT1 和 GND 之间连接了电阻负载 (RL)，则从 AVDD 流出的电流取决于负载阻抗 (RL)，如下所示：

方程式 10. GUID-26A7D3C9-0EDD-4594-8867-85723ED07476-low.gif

现在，如果 OL1_HS 比较器正极端子处的压降高于 2.3V (VOL_HS)，则比较器将输出设置为“1”，显示为开路负载。因此，使 OL1_HS 比较器跳变所需的电压计算方法为：

方程式 11. GUID-31E4A749-A0AD-47F9-8657-BB343BD19F89-low.gif

通过将方程式 10 代入方程式 11 中，

方程式 12. GUID-709CC14E-2676-43C0-B19D-6854E26EE02A-low.gif

通过求解方程式 12，负载电阻 (RL) 表示为：

方程式 13. GUID-69D26EDC-993A-4956-A324-ED971484A878-low.gif

通过在方程式 13 中代入 VAVDD 和 VOL_HS 的值，可计算出负载电阻 (RL) 为 14.52kΩ。因此，连接在 OUTx 和 GND 之间的任何高于此值的电阻负载都显示为开路负载。

注：

为便于理解，我们针对典型情况取了这些参数的值。这些参数会随电源电压和温度而变化。用户必须根据上述计算结果考虑设计裕度。

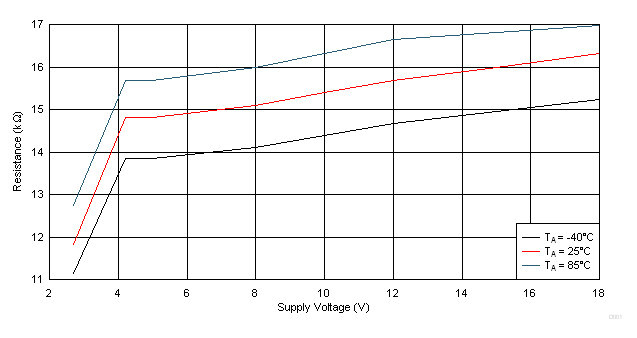

GUID-AF5AD9D5-E806-4233-BD6B-A1A9C99C408B-low.gif图 8-19 接地 (GND) 连接负载中开路负载检测的电阻阈值
