7.3.19.6 开路负载检测 (OL)

检测到开路负载故障：

  • 当电机运行时 -

    • 如果线圈电流降至开路负载电流阈值 (IOL) 以下

  • 当电机处于保持状态时 -

    • 如果线圈电流降至分度器设置的 ITRIP 电平以下

  • 如果上述情况持续时间超过开路负载检测时间 (tOL)

当器件使用 SPI 接口运行时，EN_OL 位必须为 1b 才能启用开路负载检测。

开路负载检测时间 (tOL) 设置如表 7-27 所示：

表 7-27 开路负载检测时间

接口

OL_T

最大 tOL (ms)

H/W 接口

不适用

60

SPI 接口

00b

30

01b（默认值）

60

10b

120

一旦检测到开路负载故障：

  • nFAULT 会被拉低。

  • 如果器件使用 SPI 接口工作：

    • OL 和 FAULT 位锁存为 1b

    • 如果 OL_A 位为 1b，则表明绕组 A 在 AOUT1 和 AOUT2 之间出现开路负载故障。

    • BOUT1 和 BOUT2 之间出现开路负载故障会使 OL_B 位变为 1b。

当开路负载条件消失后，具体行为取决于器件是配置为使用 H/W 接口还是 SPI 接口。

当器件配置为使用 H/W 接口并且开路负载条件消失时：

  • 如果 ENABLE 引脚为逻辑高电平，nFAULT 将立即被释放。

  • 如果 ENABLE 引脚为高阻态，则在施加 nSLEEP 复位脉冲后会释放 nFAULT。

当器件配置为使用 SPI 接口且开路负载条件消失时：

  • 如果 OL_MODE 位为 1b，则立即释放 nFAULT。仅当通过 CLR_FLT 位或 nSLEEP 复位脉冲发出清除故障命令后，故障寄存器中的 OL 位和 DIAG2 寄存器中的 OL_X 位才会被清除。

  • 如果 OL_MODE 位为 0b，则在通过 CLR_FLT 位或 nSLEEP 复位脉冲发出清除故障命令后，nFAULT 或故障位会被释放。

当器件下电上电或退出睡眠模式时，该开路负载故障也会清除。

图 7-44 和图 7-45 分别展示了线圈 A 和线圈 B 分别开路时的开路负载检测。开路负载检测时间被选择为最大 60ms，OL_MODE 位为 0b。

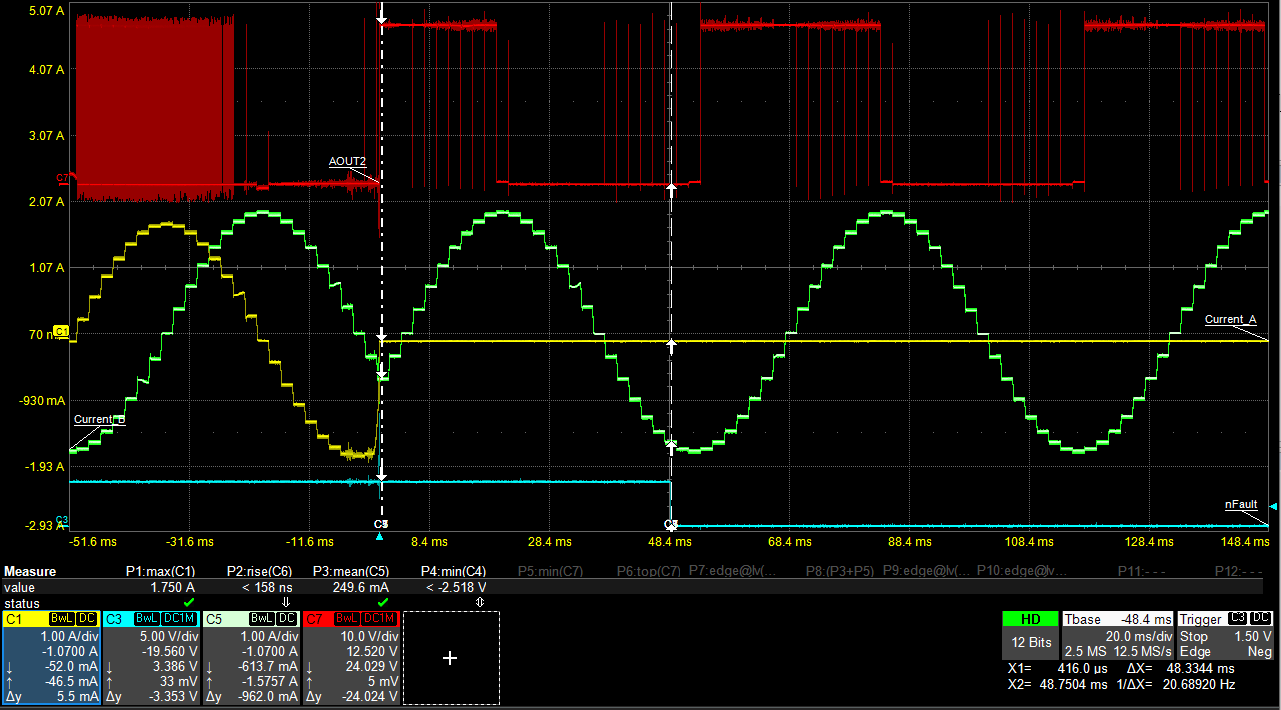

GUID-20221202-SS0I-Z4RF-XQKK-KQDGTKSDMPSW-low.png图 7-44 线圈 A 开路负载检测. 从上到下的布线：AOUT2、线圈 A 电流、线圈 B 电流、nFAULT

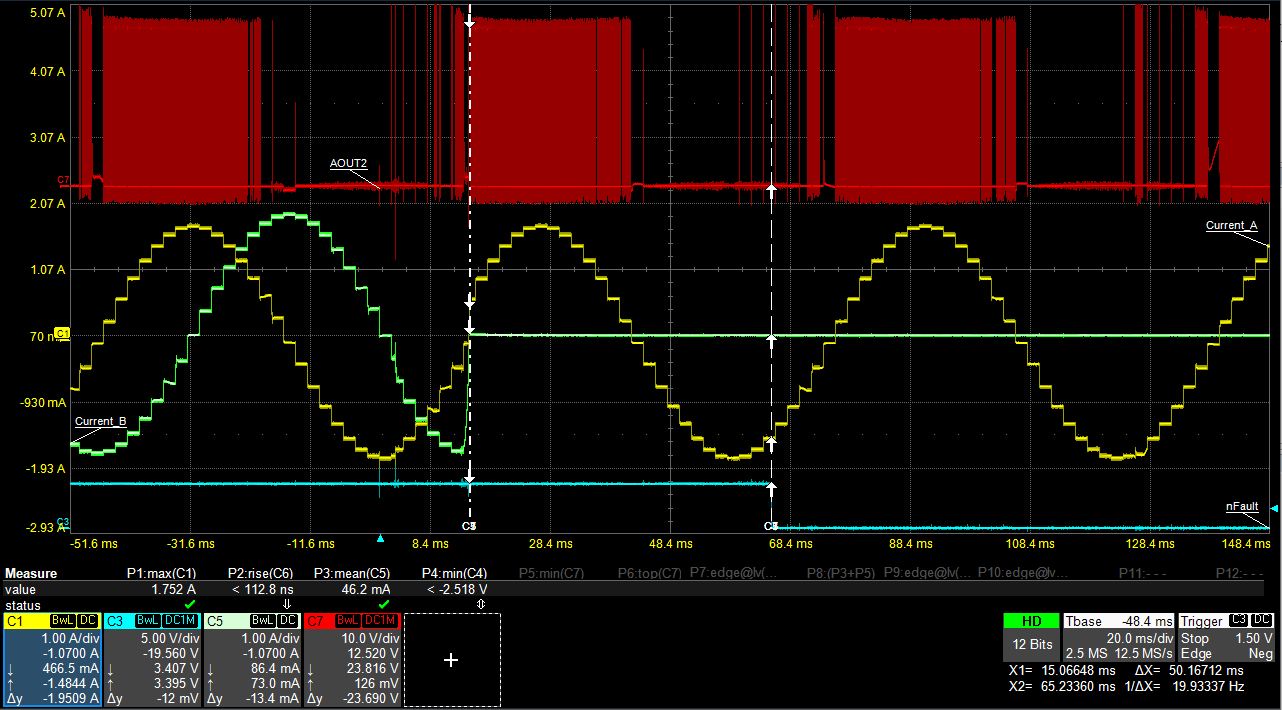

GUID-20221202-SS0I-R7ZC-6Z3D-HTB4RBBNRJW8-low.png图 7-45 线圈 B 开路负载检测. 从上到下的布线：AOUT2、线圈 A 电流、线圈 B 电流、nFAULT
注：

  • 在静音阶跃衰减模式下，仅当电机处于运动状态时才会进行开路负载故障检测。如果电机处于静止状态，则不支持开路负载检测。

  • 检测到开路负载故障时 -

    • 如果 ENABLE 引脚从逻辑高电平动态变为高阻态，则在开路负载条件消失后应用 nSLEEP 复位脉冲。

    • 如果 OL_MODE 从 1b 更改为 0b 或 EN_OL 从 1b 更改为 0b，则在开路负载条件消失后应用清除故障命令。

  • 当器件在启用自动扭矩的情况下工作时，如果检测到开路负载故障，则线圈电流会变为与 TRQ_DAC 相对应的值。
