微步进分度器

器件中的内置分度器逻辑支持多种不同的步进模式。SPI 寄存器中的 MICROSTEP_MODE 位或 M0 和 M1 引脚用于配置步进模式,如表 7-5 所示。

表 7-5 微步进分度器设置

MODE = 1

MODE = 0

MICROSTEP_MODE

M0M1步进模式

0000b

0

0

100% 电流的全步进(两相励磁)

0001b

0330kΩ 至 GND71% 电流的全步进(两相励磁)

0010b

10非循环 1/2 步进

0011b

高阻态01/2 步进

0100b

011/4 步进

0101b

111/8 步进

0110b

高阻态11/16 步进

0111b

0高阻态1/32 步进

1000b

高阻态330kΩ 至 GND1/64 步进

1001b

高阻态高阻态1/128 步进

1010b

1高阻态1/256 步进

当使用 SPI 接口工作时,该器件还允许通过 SPI 接口更改步进和方向,如表 7-6 所示。四个位专用于此目的:

表 7-6 通过 SPI 进行 STEP 和 DIR 控制

0b(默认值)

1b

SPI_DIR

驱动器根据 DIR 引脚输入改变方向 方向变化取决于 DIR 位

SPI_STEP

步进取决于 STEP 引脚输入 步进变化取决于 STEP 位

DIR

电机反向运动 电机正向运动

STEP

X

分度器前进一步。STEP 位会自行清除,并在写入 1b 后变为 0b。

表 7-7 展示了当 DIR 引脚为逻辑高电平或 DIR 位为“1”时,全步进(71% 电流)、1/2 步进、1/4 步进和 1/8 步进运行状态的相对电流和步进方向。更高的微步进分辨率也将遵循相同的模式。AOUT 电流是电角的正弦,BOUT 电流是电角的余弦。正电流是指进行驱动时从 xOUT1 引脚流向 xOUT2 引脚的电流。

表 7-7 相对电流和步进方向
1/8 步进1/4 步进1/2 步进全步进 71%AOUT 电流
(满量程百分比)
BOUT 电流
(满量程百分比)
电角(度)
1110%100%0.00
220%98%11.25
3238%92%22.50
456%83%33.75
532171%71%45.00
683%56%56.25
7492%38%67.50
898%20%78.75
953100%0%90.00
1098%-20%101.25
11692%-38%112.50
1283%-56%123.75
1374271%-71%135.00
1456%-83%146.25
15838%-92%157.50
1620%-98%168.75
17950%-100%180.00
18-20%-98%191.25
1910-38%-92%202.50
20-56%-83%213.75
211163-71%-71%225.00
22-83%-56%236.25
2312-92%-38%247.50
24-98%-20%258.75
25137-100%0%270.00
26-98%20%281.25
2714-92%38%292.50
28-83%56%303.75
291584-71%71%315.00
30-56%83%326.25
3116-38%92%337.50
32-20%98%348.75

表 7-8展示了针对 DIR = 1 情况,具有 100% 满量程电流的全步进运行。这种步进模式比 71% 电流的全步进模式消耗更多的功率,但在高电机转速下可提供更高的扭矩。

表 7-8 100% 电流的全步进
全步进 100%AOUT 电流
(满量程百分比)
BOUT 电流
(满量程百分比)
电角(度)
110010045
2100-100135
3-100-100225
4-100100315

表 7-9 展示了 DIR = 1 情况下的非循环 1/2 步进操作。这种步进模式比循环 1/2 步进运行消耗更多的功率,但在高电机转速下可提供更高的转矩。

表 7-9 非循环 1/2 步进电流
非循环 1/2 步进AOUT 电流
(满量程百分比)
BOUT 电流
(满量程百分比)
电角(度)
101000
210010045
3100090
4100–100135
50–100180
6–100–100225
7–1000270
8–100100315

当使用 SPI 接口工作时,根据 STEP_EDGE 位,STEP 活动边沿可以是上升沿,也可以是上升沿和下降沿,如表 7-10 所示。当配置为采用 H/W 接口时,STEP 有效边沿仅为上升沿。对于需要以高输入步进速率运行的应用,通过将两个边沿配置为有效边沿,会将控制器开销减少一半,因为输入步进速率实际上是原来的两倍。

表 7-10 STEP 有效边沿

接口

STEP_EDGE

STEP 有效边沿

SPI

0b(默认值)

上升沿

1b

上升沿和下降沿

H/W

X

上升沿

在 STEP 输入的每个有效边沿,分度器移动到表格中的下一个状态。方向按照 DIR 引脚逻辑高电平进行显示。如果 DIR 引脚为逻辑低电平,则顺序表相反。在步进时,如果步进模式动态变化,则分度器在 STEP 触发有效边沿时进入下一个有效状态,以便实现新的步进模式设置。

上电后、退出逻辑欠压锁定后或退出睡眠模式后,分度器会移动到 45° 电角的初始激励状态(初始位置),对应于两个线圈中满量程电流的 71%。在这种情况下,所有寄存器都会恢复为默认值。

使用 SPI 接口工作时,如果 IDX_RST 位为 1b,它会将分度器电角重置为 45°(如图 7-5 所示),但存储器映射寄存器的内容不会改变。

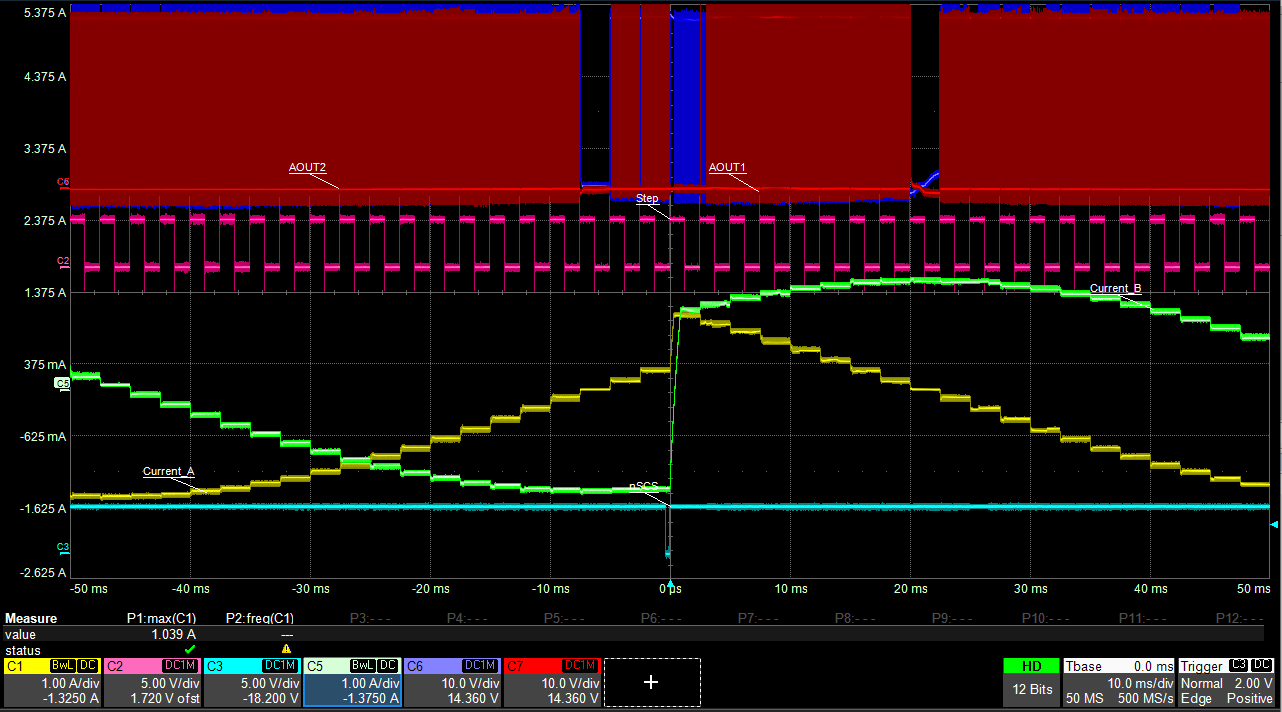

GUID-20221202-SS0I-WTGL-BSSL-3BVVCSWGBSFH-low.png图 7-5 分度器复位. 从上到下的布线:AOUT2、AOUT1、STEP、线圈 B 电流、线圈 A 电流、nSCS

如果 STEP 输入频率抖动,器件会对信号进行滤波,以进行失速检测。FRQ_CHG 和 STEP_FRQ_TOL 位对滤波器设置进行编程,如表 7-11 所示。2% 滤波意味着中心频率周围高达 2% 的抖动将被滤除,以生成一个干净的 STEP 信号,供内部电路检测电机失速。

表 7-11 STEP 频率滤波

FRQ_CHG

STEP_FRQ_TOL

滤波

0b(默认值)

00b

1%

01b(默认值)

2%

10b

4%

11b

6%

1b

不用考虑

不滤波
