SPI 格式

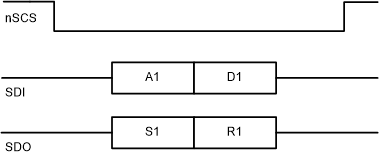

串行数据输入 (SDI) 字包含一个 16 位字,即 8 位命令 (A1) 后跟 8 位数据 (D1)。串行数据输出 (SDO) 字包含 8 位状态寄存器,其中带有故障状态指示 (S1),后跟一个报告字节 (R1)。图 7-48 展示了控制器和 SPI 目标驱动器之间的数据序列。

GUID-60F9A3C8-FA4C-47D3-BC1D-FCF10F7B13EC-low.gif图 7-48 SPI 格式 - 标准“16 位”帧

有效帧必须满足以下条件:

  • 当 nSCS 引脚变为低电平和高电平时,SCLK 引脚必须为低电平。
  • nSCS 引脚在两帧之间的高电平时间至少应为 500ns。
  • 当 nSCS 引脚被拉为高电平时,SCLK 和 SDI 引脚上的任何信号都将被忽略,并且 SDO 引脚处于高阻态 (Hi-Z)。
  • 必须进行完整的 16 个 SCLK 周期,标准帧的事务才有效;或者,对于具有“n”个外设器件的菊花链帧,必须进行 16 + (n x 16) 个 SCLK 周期,事务才有效。否则,会报告帧错误 (SPI_ERROR),如果是写入操作,则数据会被忽略。
  • 来自器件的 SDO 上的数据会在 SCLK 的上升沿传播,而 SDI 上的数据会由器件在 SCLK 的下个下降沿捕获。
  • 最高有效位 (MSB) 最先移入和移出。
  • 对于写命令,寄存器中要写入的现有数据会在 8 位命令数据之后在 SDO 引脚上移出。

SDI 输入数据字长为 16 位,包含以下格式,如表 7-31 所示:

  • 命令字节(前 8 位)

    • MSB 位指示帧类型(对于标准帧,位 B15 = 0)。
    • MSB 位旁边是 W0,指示读取或写入操作(位 B14,写入 = 0,读取 = 1)
    • 后跟 6 个地址位,A[5:0](位 B13 至 B8)

  • 数据字节(最后 8 位)

    • 最后 8 位表示数据,D[7:0](位 B7 至 B0)。对于读取操作,这些位通常设置为空值,而对于写入操作,这些位包含用于写入所寻址寄存器的数据值。

表 7-31 SDI - 标准帧格式

读/写

地址数据

B15

B14B13B12B11B10B9B8B7B6B5B4B3B2B1B0

0

W0

A5

A4A3A2A1A0D7D6D5D4D3D2D1D0

SDO 输出数据字长为 16 位,包含以下格式,如表 7-32 所示:

  • 状态字节(前 8 位)

    • 2 个 MSB 位被强制为高电平(B15、B14 = 1)。
    • 以下 6 位来自故障寄存器(B13 至 B8)

  • 报告字节(最后 8 位)

    • 最后 8 位 (B7:B0) 为读取操作要读取的寄存器中的当前数据 (W0 = 1),或者为写入命令要写入的寄存器中的现有数据 (W0 = 0)。

表 7-32 SDO 输出数据字格式
状态报告
B15B14B13B12B11B10B9B8B7B6B5B4B3B2B1B0
11

UVLO

CPUV

OCP

STL

TF

OL

D7D6D5D4D3D2D1D0
