7.3.10.1 慢速衰减

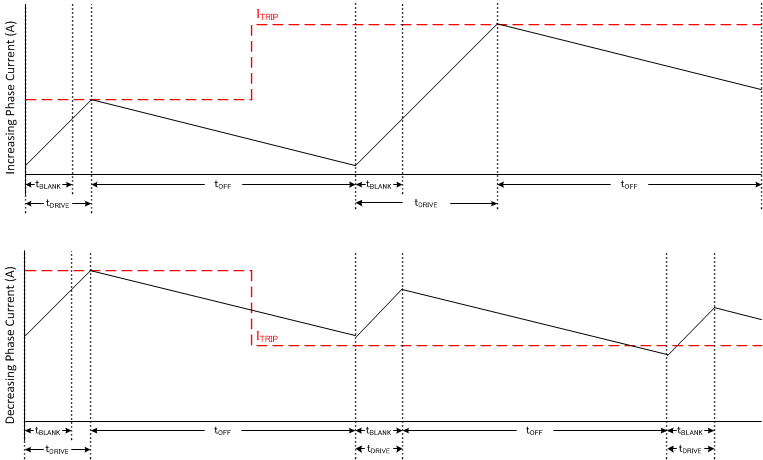

GUID-4334D770-68BB-42E2-B594-3651198DE9BD-low.gif图 7-13 慢速衰减模式

在慢速衰减期间，H 桥的两个低侧 FET 均处于开启状态，以便实现电流再循环。以下是选择慢速衰减模式时需要考虑的要点：

  • 在给定的 tOFF 下，慢速衰减是电流纹波最低的衰减模式。

  • 但是，在电流步进下降时，慢速衰减需要很长的时间才能稳定至新的 ITRIP 电平，因为此时的电流下降速度非常慢。

    • 如果关断时间结束时的电流高于 ITRIP 电平，则慢速衰减将延长另一个关断时间，依此类推，直到关断时间结束时的电流低于 ITRIP 电平为止。

  • 如果电流保持在相同电平很长时间（STEP 无输入）、目标调节电流电平较低，或在极低的步进速度下，慢速衰减可能无法正确调节电流，因为电机绕组上的反电动势可能非常小，无法在关断期间对电流进行放电。在这种状态下，电机电流上升速度会非常快，可能需要极长的关断时间。在某些情况下，这可能会导致电流调节损耗，因此建议采用更快速的衰减模式。
