6 引脚配置和功能

GUID-20200728-CA0I-XPXB-9MPN-H2BRS8VPB57C-low.gif图 6-1 DRV8220 DRL 封装6 引脚 SOT顶视图

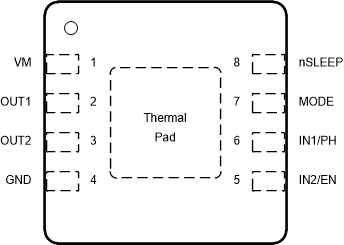

GUID-8F7856B0-EF31-45D6-A69F-F6FC62A4EC13-low.gif图 6-2 DRV8220 DSG 封装8 引脚 WSON顶视图
表 6-1 引脚功能
引脚 类型 说明
名称 DRL DSG
GND 3 4 PWR 器件接地。连接到系统接地。
IN1 1 — I H 桥控制输入。请参阅Topic Link Label8.3.2内部下拉电阻。
IN1/PH — 6 I H 桥控制输入。请参阅Topic Link Label8.3.2内部下拉电阻。
IN2 2 — I H 桥控制输入。请参阅Topic Link Label8.3.2内部下拉电阻。
IN2/EN — 5 I H 桥控制输入。请参阅Topic Link Label8.3.2内部下拉电阻。
MODE — 7 I H 桥控制输入模式。请参阅Topic Link Label8.3.2以 nSLEEP 引脚电压为参考的三电平输入。
nSLEEP — 8 I 睡眠模式输入。将此引脚设置为逻辑高电平以启用器件。将此引脚设置为逻辑低电平以进入低功耗睡眠模式。
OUT1 6 2 O H 桥输出。连接到电机或其他负载。
OUT2 4 3 O H 桥输出。连接到电机或其他负载。
VM 5 1 PWR 电机电源。使用 0.1µF 陶瓷电容器和额定电压为 VM 的充足大容量电容器将此引脚旁路至 GND 引脚。
PAD — — — 散热焊盘。连接到系统接地。
