8.3.2 控制模式

DRV8220 通过 PH/IN1 和 EN/IN2 引脚提供三种模式来支持不同的控制方案。通过将 MODE 引脚设置为逻辑低电平、逻辑高电平或高阻态，可选择控制接口模式，如表 8-2 中所示。MODE 引脚不锁存状态，因此可以在运行期间更改。

DRL 封装型号仅支持 PWM 接口（请参阅表 8-4）。

表 8-2 DSG 型号的 MODE 引脚功能
MODE 状态 控制模式
MODE = 逻辑低电平 PWM
MODE = 逻辑高电平 PH/EN
MODE = 高阻态 半桥

可接受占空比为 0% 至 100% 的直流或脉宽调制（PWM）电压信号输入。默认情况下，INx、PH/IN1 和 EN/IN2 引脚具有内部下拉电阻，以确保在没有输入时输出为高阻态（唯一的例外是半桥模式，在这种模式下，如果 INx 为悬空模式，则 OUTx = L）。

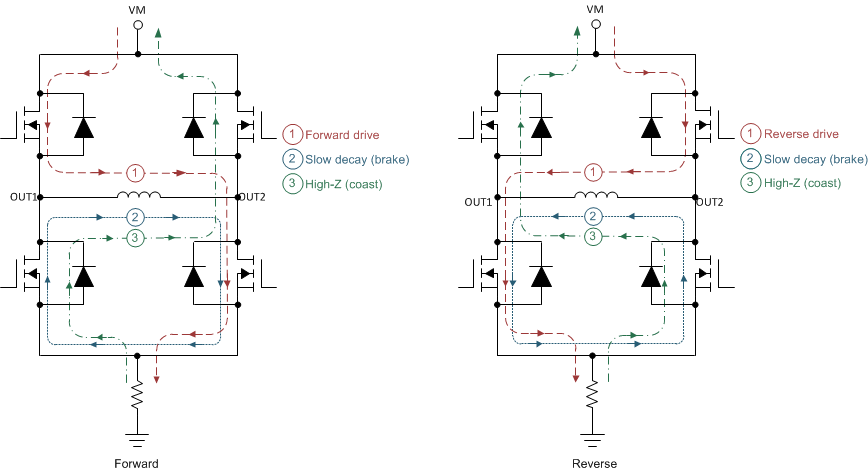

以下几部分显示了每个控制模式的真值表。此外，当在半桥的高侧和低侧 MOSFET 之间切换时，DRV8220 会自动处理死区时间生成。图 8-3 介绍了以下部分中描述的各种 H 桥状态的命名和配置。

GUID-FF5A2ACA-6802-4E19-BB8D-7DBD46CAD9A6-low.gif图 8-3 H 桥状态
