9.3.2.2 瞬态热性能

电机驱动器可能会遇到不同的瞬态驱动条件，导致在短时间内出现大电流流过。这些条件可能包括

  • 转子最初静止时电机启动。
  • 某个电机输出的电源或接地短路且触发过流保护时的故障条件。
  • 短暂为电机或电磁阀加电，然后断电。

对于这些瞬态情况，驱动持续时间是除了铜面积和厚度之外影响热性能的另一个因素。在瞬态情况中，热阻抗参数（ZθJA）表示结至环境热性能。本部分中的图显示了 WSON和 SOT 封装的 1oz 和 2oz 铜布局的模拟热阻抗。这些图表表明，短电流脉冲可实现更佳的热性能。对于较短的驱动时间，器件裸片尺寸和封装决定了热性能。对于更长的驱动脉冲，电路板的布局对热性能的影响更大。这两个图表都显示了随着驱动脉冲持续时间的增加，由于层数和铜面积导致的热阻抗分裂曲线。可以将长脉冲视为稳态性能。

GUID-20210114-CA0I-WCDR-NSBP-KM8JRBHTTV2Z-low.png图 9-32 1oz 铜布局的 WSON 封装结至环境热阻抗
图 9-33 2oz 铜布局的 WSON 封装结至环境热阻抗
图 9-34 1oz 铜布局的 SOT 封装结至环境热阻抗

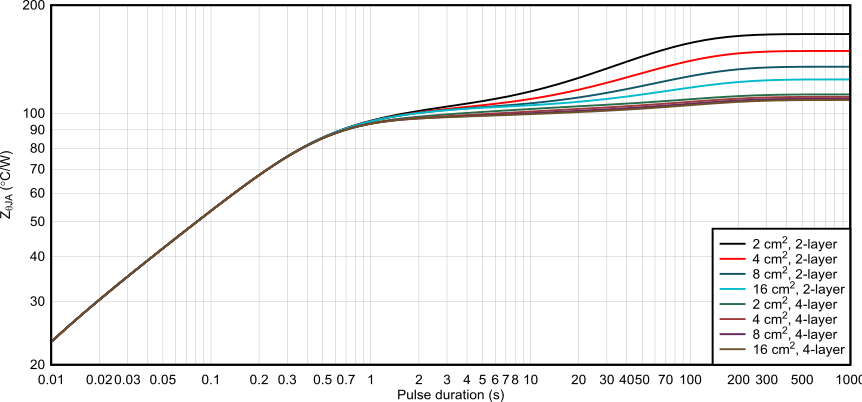

GUID-20210723-CA0I-R4WS-NXXS-XCZFZWPLPDTT-low.png图 9-35 2oz 铜布局的 SOT 封装结至环境热阻抗
