9.2.1 全桥驱动

DRV8220 的典型应用是通过将输出作为全桥或 H 桥配置来双向（正向和反向）驱动有刷直流电机或单线圈闭锁继电器。图 9-1 和图 9-2 显示了使用 PWM 接口驱动电机的每个封装型号的示例。图 9-3 显示了一个使用 PWM 接口驱动单线圈闭锁继电器的示例。图 9-4 显示了一个使用 PH/EN 接口驱动电机的示例。

GUID-20200728-CA0I-JSCC-VGXZ-T4VKVMFJK9SX-low.gif图 9-1 用于 DRL 封装的 PWM 接口电机驱动应用

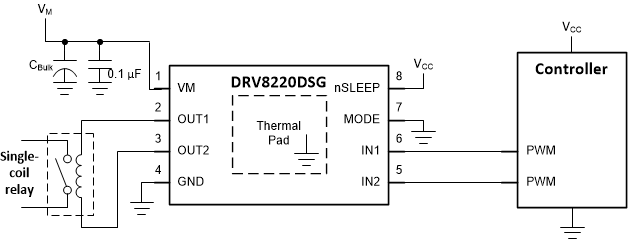

GUID-20201222-CA0I-LMH3-LPB1-DJZKSGHLRTKD-low.gif图 9-3 PWM 接口单线圈闭锁继电器应用

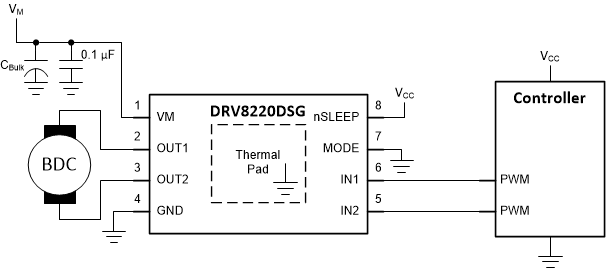

GUID-20200728-CA0I-6LSP-XNXW-VVDB9JLQR06V-low.gif图 9-2 用于 DSG 封装的 PWM 接口电机驱动应用
GUID-20200728-CA0I-VV3K-XRG9-ZPBQHWPJBLDD-low.gif图 9-4 PH/EN 接口电机驱动应用
