6.3.10.3 主机中断 (INT)

在某些应用中，主机并不总是监测充电器的运行情况。INT 引脚向系统主机通知有关器件运行的信息。默认情况下，以下事件将生成低电平有效的 256µs INT 脉冲。

  1. 检测正常状态输入源
    • VVIN < VVIN_OVP 阈值
    • VVIN > VVIN_OK 阈值
  2. 移除正常状态输入源
  3. 进入 IINDPM 调节
  4. 进入 VINDPM 调节
  5. 进入 IC 结温调节 (TREG)
  6. I2C 看门狗计时器到期
    • 初次上电时，INT 被置为有效以向主机发出信号，指示 I2C 已准备好进行通信
  7. 充电器状态改变状态（CHARGE_STAT 值改变），包括充电完成
  8. TS_STAT 改变状态（任何 TS_STAT 位值改变）
  9. 检测 VIN 过压 (VIN_OVP)
  10. 结温关断 (TSHUT)
  11. 检测电池过压 (BATOVP)
  12. 检测系统过压 (VSYS_OVP)
  13. 充电安全计时器到期，包括涓流充电和预充电，并且快速充电安全计时器到期
  14. 任何其他 *_STAT 位的上升沿

屏蔽每个 INT 源，防止在发生脉冲时发出 INT 脉冲。针对脉冲事件中的每一个存在三个位：

  • STAT 位保存每个 INT 源的当前状态。
  • FLAG 位保存有关哪个源生成 INT 的信息，无论当前状态如何都是如此。
  • MASK 位用于防止器件为每个特定事件发送 INT。

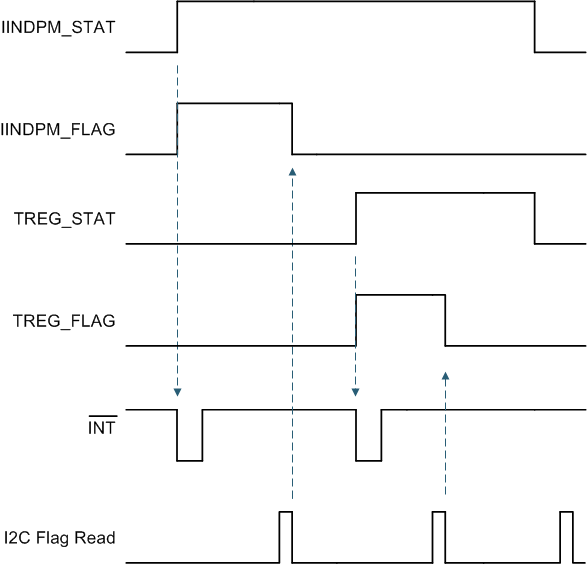

当上述条件之一发生（任何 *_STAT 位上的上升沿）时，器件发出 INT 脉冲并通过 FLAG 寄存器跟踪哪个源生成 INT。主机读取 FLAG 寄存器位后，这些位会自动复位为零，并且需要 STAT 位上的新边沿才能重新将 FLAG 置为有效。该序列如图 6-11 所示。

BQ25692-Q1 INT 生成行为示例图 6-11 INT 生成行为示例
