6.12.5.18.1 OLDI0 开关特性

表 6-106 和图 6-88 呈现了 OLDI0 的开关特性。

表 6-106 OLDI0 开关特性
编号 参数 模式 最小值 典型值 最大值 单位
OLDI1 tt(LHTT) 上升时间，OLDI0_CLK[1:0]P、OLDI0_CLK[1:0]N、OLDI0_A[7:0]P 和 OLDI0_A[7:0]N 慢(1) 0.5 ns
快(2) 0.25 ns
OLDI2 tt(HLTT) 下降时间，OLDI0_CLK[1:0]P、OLDI0_CLK[1:0]N、OLDI0_A[7:0]P 和 OLDI0_A[7:0]N 慢(1) 0.5 ns
快(2) 0.25 ns
OLDI3 tc(CLK) 周期时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 6.06 110.01 ns
OLDI4 tw(BIT) 位宽，OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (1/7)OLDI3 ns
OLDI5 td(BIT1) 位 1 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N - (0.1)OLDI4 (0.1)OLDI4 ns
OLDI6 td(BIT0) 位 0 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (1/7)OLDI3
- (0.1)OLDI4		 (1/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI7 td(BIT6) 位 6 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (2/7)OLDI3
- (0.1)OLDI4		 (2/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI8 td(BIT5) 位 5 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (3/7)OLDI3
- (0.1)OLDI4		 (3/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI9 td(BIT4) 位 4 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (4/7)OLDI3
- (0.1)OLDI4		 (4/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI10 td(BIT3) 位 3 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (5/7)OLDI3
- (0.1)OLDI4		 (5/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI11 td(BIT2) 位 2 延时时间，OLDI0_CLK[1:0]P 和 OLDI0_CLK[1:0]N 到 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N (6/7)OLDI3
- (0.1)OLDI4		 (6/7) OLDI3
+ (0.1)OLDI4		 ns
OLDI12 tsk(TCCS) 偏斜，OLDI0_A[7:0]P 和 OLDI0_A[7:0]N 相对于任何其他 OLDI0_A[7:0]P 和 OLDI0_A[7:0]N 50 ps
(1) 慢速模式：TXDRV[3:0] = 0100b，无反向端接（RTERM_EN = 0b，仅在远端具有 100Ω 差分终端）
(2) 快速模式：TXDRV[3:0] = 1000b，具有反向端接（RTERM_EN = 1b，仅在远端具有 100Ω 差分端接，或 RTERM_EN = 0b，在近端和远端具有 100Ω 差分端接）

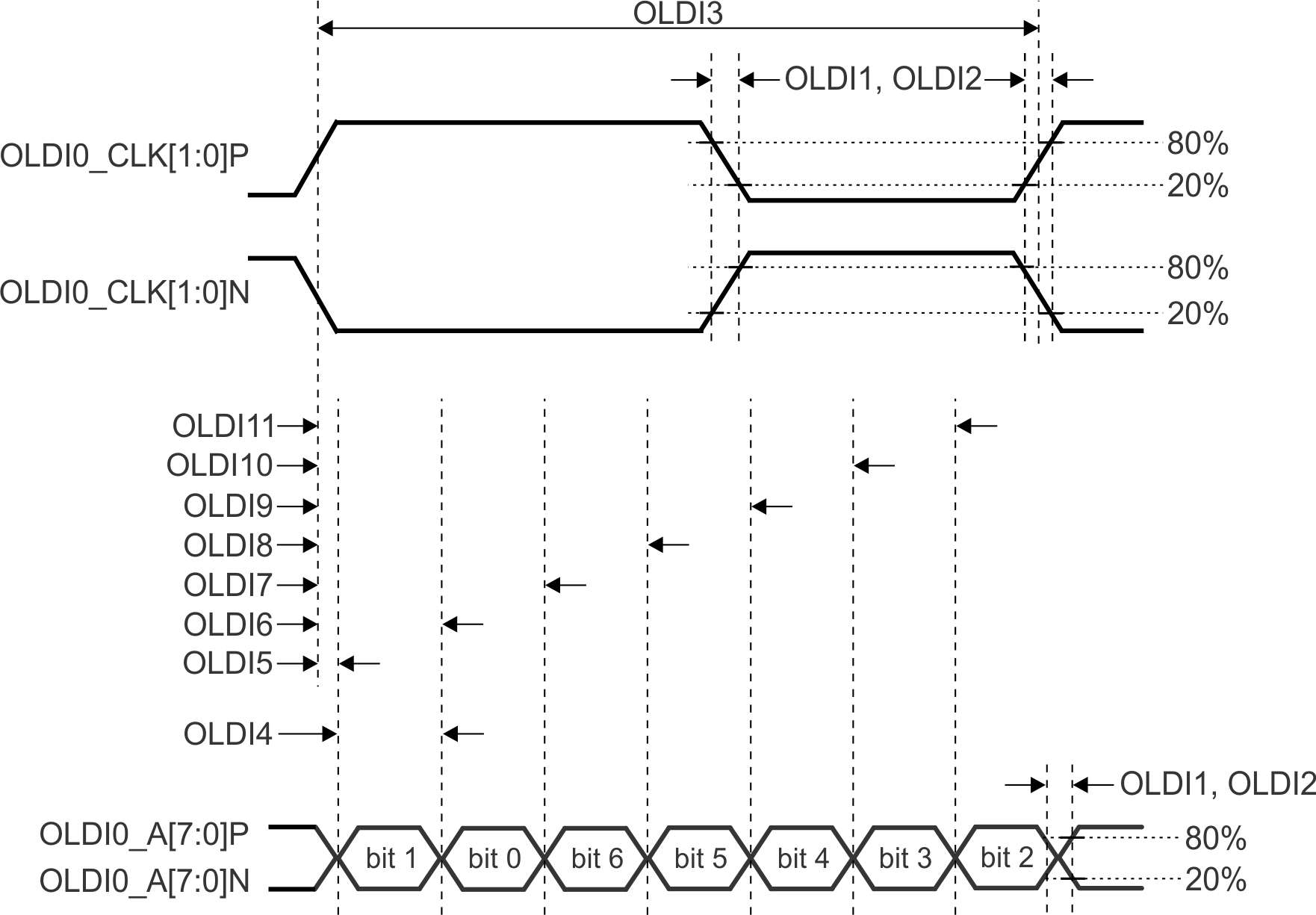

AM62P AM62P-Q1 OLDI0 开关特性图 6-88 OLDI0 开关特性

有关更多信息，请参阅器件 TRM 的外设 一章中的显示子系统 (DSS) 和外设 一节。
