6.12.5.12.3 GPMC 和 NAND 闪存 - 异步模式

表 6-69 和表 6-70 展示了 GPMC 和 NAND 闪存的时序要求和开关特性 - 异步模式。

表 6-69 GPMC 和 NAND 闪存时序要求 – 异步模式 请参阅图 6-59
编号 参数 说明 最小值 最大值 单位
GNF12(1) tacc(d) 访问时间，输入数据 GPMC_AD[15:0] J(2) ns
(1) GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后，输入数据通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
(2) J = AccessTime × (TimeParaGranularity + 1) × GPMC_FCLK(3)
(3) GPMC_FCLK 是通用存储器控制器内部功能时钟周期（以 ns 为单位）。
表 6-70 GPMC 和 NAND 闪存开关特性 – 异步模式 请参阅图 6-57、图 6-58、图 6-59 和图 6-60
编号 参数 最小值 最大值 单位
GNF0 tw(wenV) 脉冲持续时间，输出写入使能 GPMC_WEn 有效 A(1) ns
GNF1 td(csnV-wenV) 延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出写入使能 GPMC_WEn 有效 B(2) - 2 B(2) + 2 ns
GNF2 tw(cleH-wenV) 延迟时间，输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 高电平到输出写入使能 GPMC_WEn 有效 C(3) - 2 C(3) + 2 ns
GNF3 tw(wenV-dV) 延迟时间，输出数据 GPMC_AD[15:0] 有效到输出写入使能 GPMC_WEn 有效 D(4) - 2 D(4) + 2 ns
GNF4 tw(wenIV-dIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出数据 GPMC_AD[15:0] 无效 E(5) - 2 E(5) + 2 ns
GNF5 tw(wenIV-cleIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 无效 F(6) - 2 F(6) + 2 ns
GNF6 tw(wenIV-CSn[i]V) 延迟时间，输出写入使能 GPMC_WEn 无效到输出片选 GPMC_CSn[i](13) 无效 G(7) - 2 G(7) + 2 ns
GNF7 tw(aleH-wenV) 延迟时间，输出地址有效和地址锁存使能 GPMC_ADVn_ALE 高电平到输出写入使能 GPMC_WEn 有效 C(3) - 2 C(3) + 2 ns
GNF8 tw(wenIV-aleIV) 延迟时间，输出写入使能 GPMC_WEn 无效到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 无效 F(6) - 2 F(6) + 2 ns
GNF9 tc(wen) 周期时间，写入 H(8) ns
GNF10 td(csnV-oenV) 延迟时间，输出片选 GPMC_CSn[i](13) 有效到输出使能 GPMC_OEn_REn 有效 I(9) - 2 I(9) + 2 ns
GNF13 tw(oenV) 脉冲持续时间，输出使能 GPMC_OEn_REn 有效 K(10) ns
GNF14 tc(oen) 周期时间，读取 L(11) ns
GNF15 tw(oenIV-CSn[i]V) 延迟时间，输出使能 GPMC_OEn_REn 无效到输出片选 GPMC_CSn[i](13) 无效 M(12) - 2 M(12) + 2 ns
(1) A = (WEOffTime - WEOnTime) × (TimeParaGranularity + 1) × GPMC_FCLK(14)
(2) B = ((WEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(3) C = ((WEOnTime - ADVOnTime) × (TimeParaGranularity + 1) + 0.5 × (WEExtraDelay - ADVExtraDelay)) × GPMC_FCLK(14)注释：对于设备类型：NAND
  • 在命令锁存周期内：CLE 信号由 ADVOnTime 和 ADVWrOffTime 时序参数控制
  • 在地址锁存周期内：ALE 信号由 ADVOnTime 和 ADVWrOffTime 时序参数控制。
(4) D = (WEOnTime × (TimeParaGranularity + 1) + 0.5 × WEExtraDelay) × GPMC_FCLK(14)
(5) E = ((WrCycleTime - WEOffTime) × (TimeParaGranularity + 1) - 0.5 × WEExtraDelay) × GPMC_FCLK(14)
(6) F = ((ADVWrOffTime - WEOffTime) × (TimeParaGranularity + 1) + 0.5 × (ADVExtraDelay - WEExtraDelay)) × GPMC_FCLK(14) 注释：对于设备类型：NAND
  • 在命令锁存周期内：CLE 信号由 ADVOnTime 和 ADVWrOffTime 时序参数控制
  • 在地址锁存周期内：ALE 信号由 ADVOnTime 和 ADVWrOffTime 时序参数控制。
(7) G = ((CSWrOffTime - WEOffTime) × (TimeParaGranularity + 1) + 0.5 × (CSExtraDelay - WEExtraDelay)) × GPMC_FCLK(14)
(8) H = WrCycleTime × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(9) I = ((OEOnTime - CSOnTime) × (TimeParaGranularity + 1) + 0.5 × (OEExtraDelay - CSExtraDelay)) × GPMC_FCLK(14)
(10) K = (OEOffTime - OEOnTime) × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(11) L = RdCycleTime × (1 + TimeParaGranularity) × GPMC_FCLK(14)
(12) M = ((CSRdOffTime - OEOffTime) × (TimeParaGranularity + 1) + 0.5 × (CSExtraDelay - OEExtraDelay)) × GPMC_FCLK(14)
(13) 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
(14) GPMC_FCLK 是通用存储器控制器内部功能时钟周期（以 ns 为单位）。

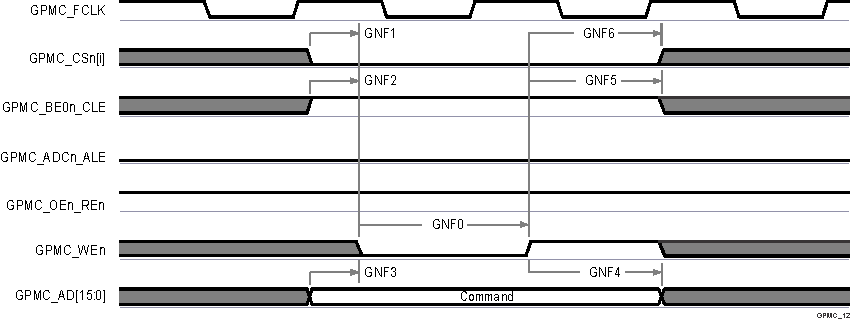

AM62P AM62P-Q1 GPMC 和 NAND 闪存 - 命令锁存周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-57 GPMC 和 NAND 闪存 - 命令锁存周期

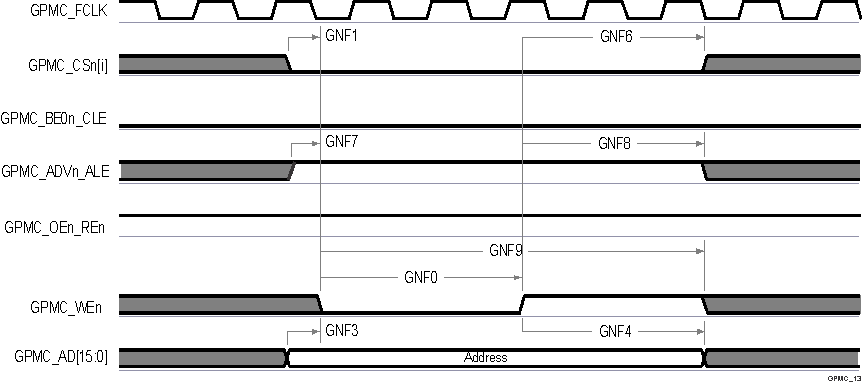

AM62P AM62P-Q1 GPMC 和 NAND 闪存 - 地址锁存周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-58 GPMC 和 NAND 闪存 - 地址锁存周期

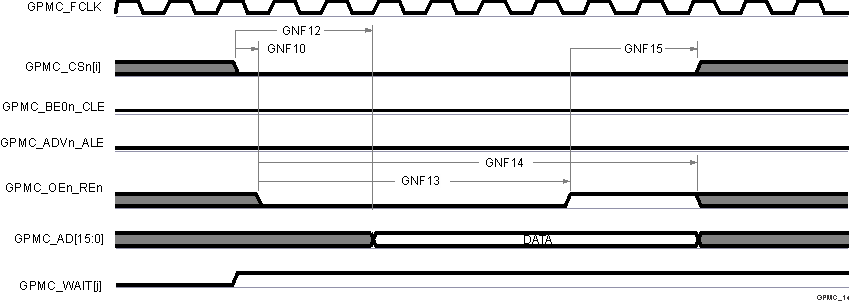

AM62P AM62P-Q1 GPMC 和 NAND 闪存 - 数据读取周期
A. GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后，输入数据将通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
B. GPMC_FCLK 是内部时钟（GPMC 功能时钟），不从外部提供。
C. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中，j 等于 0 或 1。
图 6-59 GPMC 和 NAND 闪存 - 数据读取周期
AM62P AM62P-Q1 GPMC 和 NAND 闪存 - 数据写入周期
A. 在 GPMC_CSn[i] 中，i 等于 0、1、2 或 3。
图 6-60 GPMC 和 NAND 闪存 - 数据写入周期
