7.3.5.3 抽取滤波器

表 7-5 概述了不同抽取设置相对于 ADC 采样率 FS 的通带带宽和输出数据速率。

表 7-5 抽取滤波器摘要和最大可用输出带宽
实数/复数抽取抽取设置 N输出速率输出带宽输出速率
(FS = 65MSPS)		输出带宽
(FS = 65MSPS)
复数2FS / 2 复数0.8 × FS / 232.5MSPS 复数26MHz
4FS / 4 复数0.8 × FS / 416.25MSPS 复数13MHz
8FS / 8 复数0.8 × FS / 88.125MSPS 复数6.5MHz
16FS / 16 复数0.8 × FS / 164.0625MSPS 复数3.25MHz
32FS / 32 复数0.8 × FS / 322.03125MSPS 复数1.625MHz
实数2fS/20.4 × FS / 232.5MSPS13MHz
4fS/40.4 × FS / 416.25MSPS6.5MHz
8fS/80.4 × FS / 88.125MSPS3.25MHz
16fS/160.4 × FS / 164.0625MSPS1.625MHz
32fS/320.4 × FS / 322.03125MSPS0.8125MHz

抽取滤波器响应归一化为 ADC 采样时钟频率 FS，如图 7-21 至图 7-30 所示。每张图包含滤波器通带、过渡带和阻带。

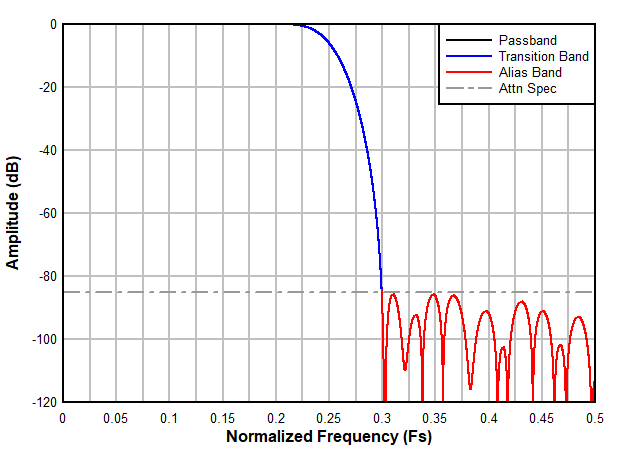

ADC3664-SP 2 倍抽取率滤波器频率响应图 7-21 2 倍抽取率滤波器频率响应

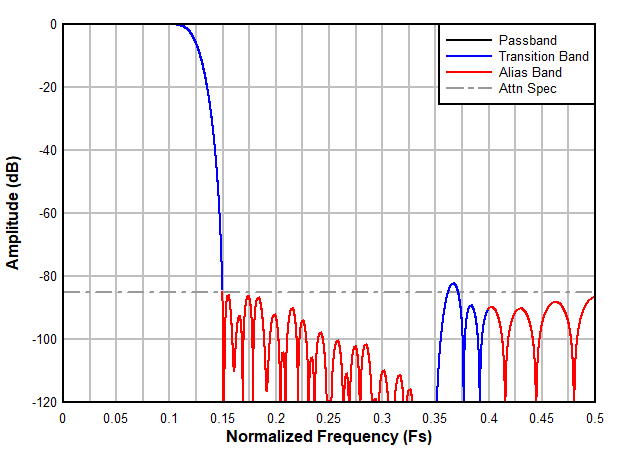

ADC3664-SP 4 倍抽取率滤波器频率响应图 7-23 4 倍抽取率滤波器频率响应
ADC3664-SP 8 倍抽取率滤波器频率响应图 7-25 8 倍抽取率滤波器频率响应
ADC3664-SP 16 倍抽取率滤波器频率响应图 7-27 16 倍抽取率滤波器频率响应

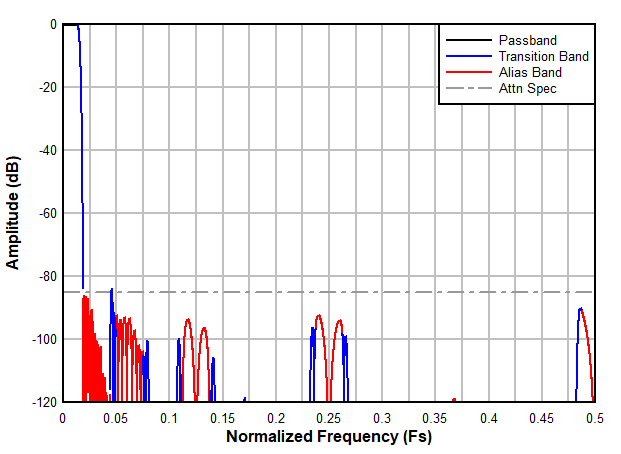

ADC3664-SP 32 倍抽取率滤波器频率响应图 7-29 32 倍抽取率滤波器频率响应

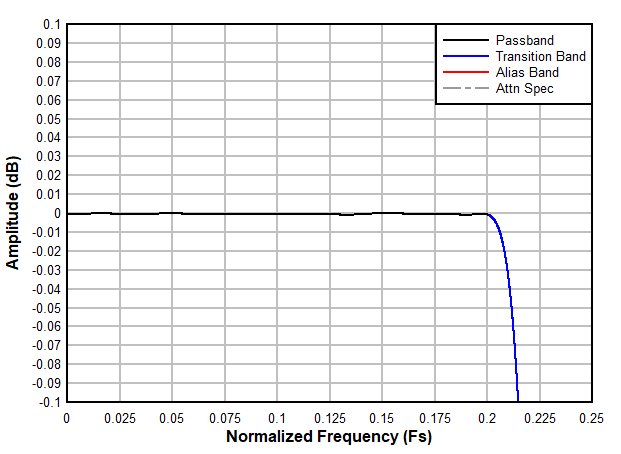

ADC3664-SP 2 倍抽取率滤波器通带纹波响应图 7-22 2 倍抽取率滤波器通带纹波响应
ADC3664-SP 4 倍抽取率滤波器通带纹波响应图 7-24 4 倍抽取率滤波器通带纹波响应
ADC3664-SP 8 倍抽取率滤波器通带纹波响应图 7-26 8 倍抽取率滤波器通带纹波响应
ADC3664-SP 16 倍抽取率滤波器通带纹波响应图 7-28 16 倍抽取率滤波器通带纹波响应

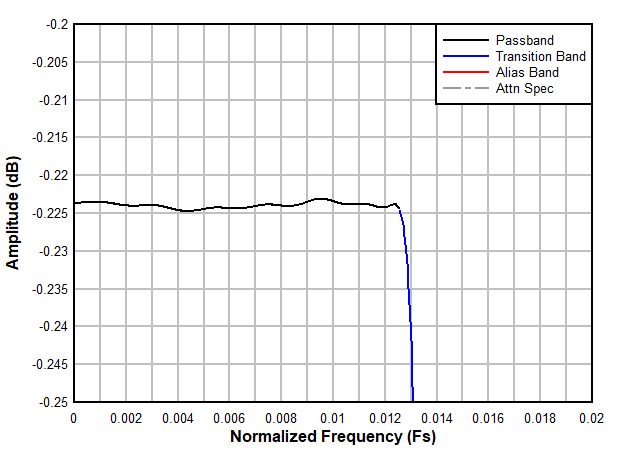

ADC3664-SP 32 倍抽取率滤波器通带纹波响应图 7-30 32 倍抽取率滤波器通带纹波响应
