2 了解电池包

通过电化学反应，单节电池可产生电势或电压。其尺寸和化学类型分别决定电池的额定容量和额定电压。通过将多节电池串联，来提供所需的工作电压，即将每节电池的电压电势相加而得到总端电压。并联连接电池时，可通过累加每节电池的额定容量，获得电池组容量。有些电池组既有串联连接，也有并联连接。例如，4S2P（4 个串联，2 个并联）电池组具有四节串联电池和两节并联电池，类似的，5S4P 电池组具有五节串联电池和四节并联电池。

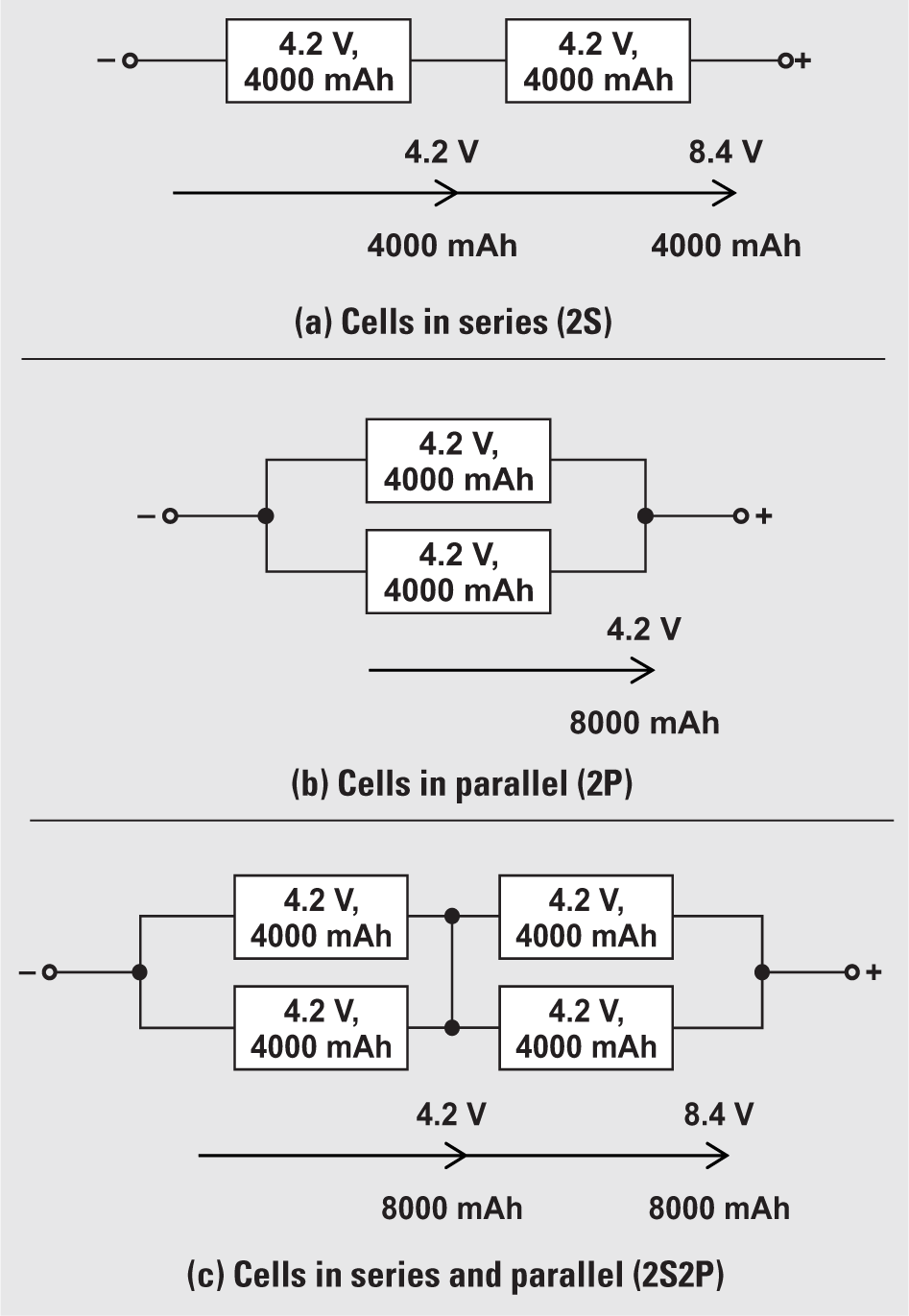

图 1a 展示了具有两节 4.2V 锂离子电池串联 (2S) 的电池包，可产生 8.4V 额定电压。添加串联电池只会增加电压，容量保持不变。要增加电流，可以并联一节或多节电池，如图 1b 所示。图 1c 所示的串联、并联组合配置可提高设计灵活性，并为使用标准电池的超声波扫描仪应用提供所需的额定电压和电流。

GUID-6C70CA68-05CC-43F5-BD35-2389EBF91ED7-low.png图 1 锂离子电池的电压和容量调节
