2.1.1 Keysight E3631A 电源

Keysight™ E3631A (Agilent) 电源专为通用应用而设计。该测试中使用的电源通道的输出额定值为 0 至 25V 和 0 至 1A。电源配置为 15V 直流电源，用于向信号板施加直流电源。

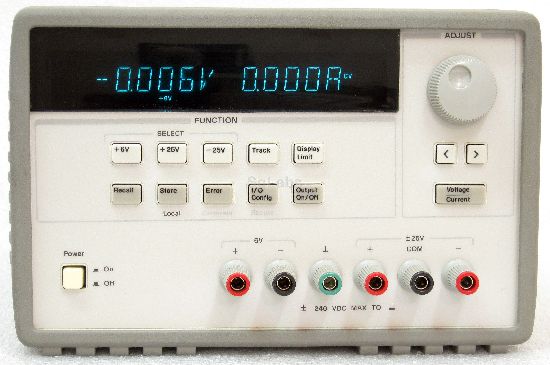

GUID-E4B94023-7994-4438-831C-1FFFDB4D9FAB-low.jpg图 2-2 Keysight E3631A 电源
