B&K Precision 8500 直流电子负载

B&K Precision™ 8500 直流电子负载可用于测试和评估各种直流电源。电子负载可在恒定电流 (CC)、恒定电压 (CV)、恒定电阻 (CR) 或恒定功率 (CP) 模式下运行,同时实时测量和显示电压和电流或电阻和功率值。8500 型号提供高达 300W 的输出功率,工作电压为 0.1V 至 120V,额定电流为 30A。B&K Precision 电子负载配置为用于 IGBT 模块电源的 15V 和 20A 电源。

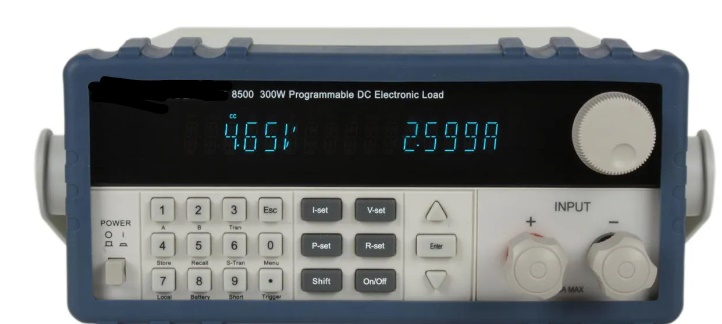

GUID-3E772D07-1B04-4551-84DB-4FBE126B5E19-low.jpg图 2-4 B&K Precision 8500 直流电子负载
