2.1 硬件

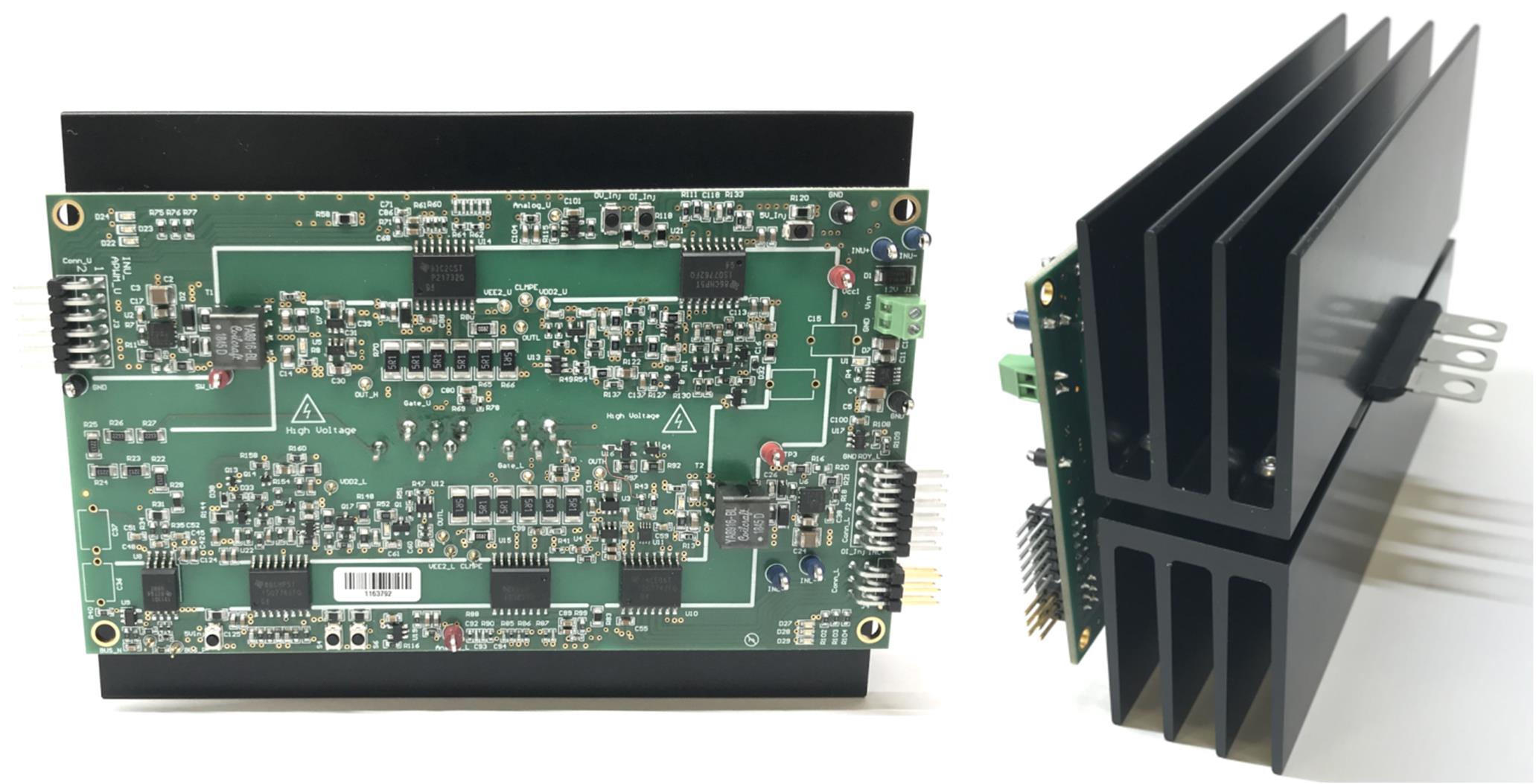

图 2-1 显示了 TIDA-020030 硬件和具有双面冷却功能的 IGBT 模块，还显示了隔离式栅极驱动器 UCC21732-Q1 的位置。散热器对称地连接到 IGBT 模块的顶部和底部，以实现最佳的冷却效果。PCB 丝印概述了驱动板上的隔离栅。

GUID-F821D267-7EB1-43AD-950C-5FDC94D309B3-low.jpg图 2-1 TIDA-020030 硬件

此外，还使用以下实验室测试设备：

  • 直流电源
  • 可编程直流电子负载
  • 示波器
