通过 TEC 元件进行电流纹波测量

如果纹波电流增加,元件两端的最大温差将减小。因此,建议最大纹波电流小于 10%,从而实现出色的性能。图 3-7图 3-8图 3-9图 3-10 展示了不同输出电压下的纹波电流。所有测试均满足纹波要求。

CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRipple
CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRippleGUID-20230525-SS0I-T7PT-LWKD-6F47CCMVZNQS-low.png图 3-7 15V 输入,5V 输出. CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRipple

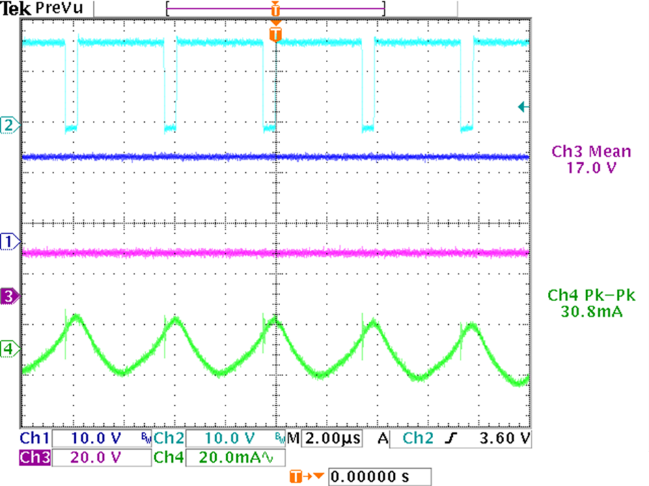

CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRippleGUID-20230525-SS0I-JGPB-P4VB-10PBZX26TCDR-low.png图 3-9 15V 输入,17V 输出. CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRipple
CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRippleGUID-20230525-SS0I-G2PV-6RJJ-T1DRN4CVGJ06-low.png图 3-8 15V 输入,13V 输出. CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRipple
CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRippleGUID-20230525-SS0I-7VBL-6SLT-41C2DJQZM9JJ-low.png图 3-10 15V 输入,25V 输出. CH1:SW1,CH2:SW2,CH3:VOUT,CH4:IRipple
