与球形雷达天线罩角度相关的误差

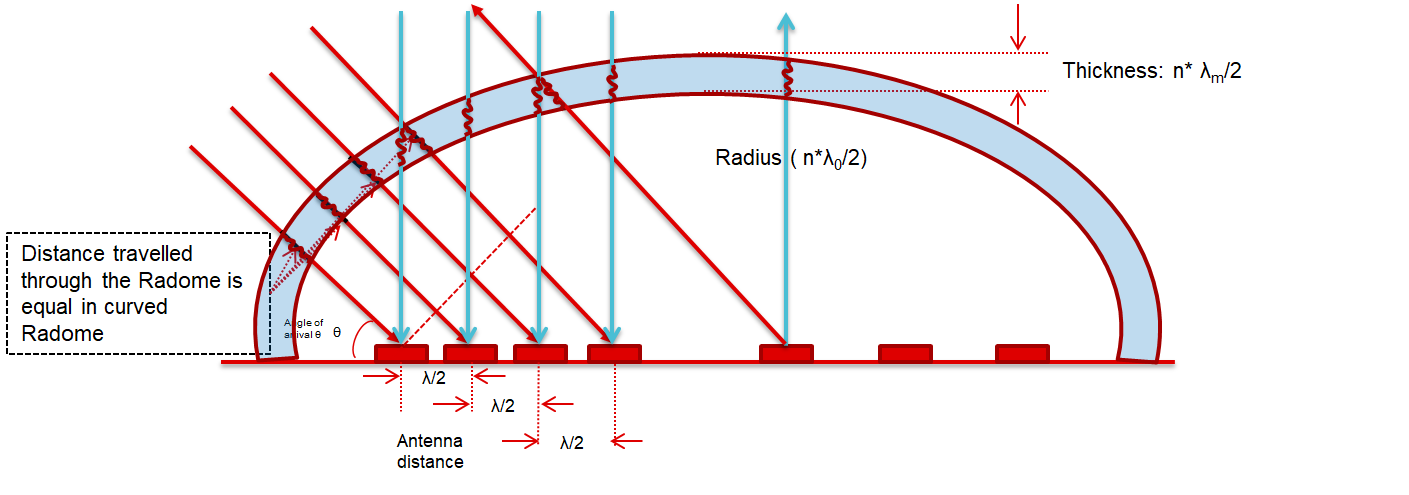

图 4-2 显示了信号穿过球形雷达天线罩的行进距离。在这种情况下,雷达天线罩的性能在不同的掠射角下与在视轴上相似。

GUID-20210422-CA0I-T8QX-T63P-9LL2N5HJPBSW-low.png图 4-2 信号在不同掠射角下在球形雷达天线罩壁中的行进距离
