2.3 CAN FD

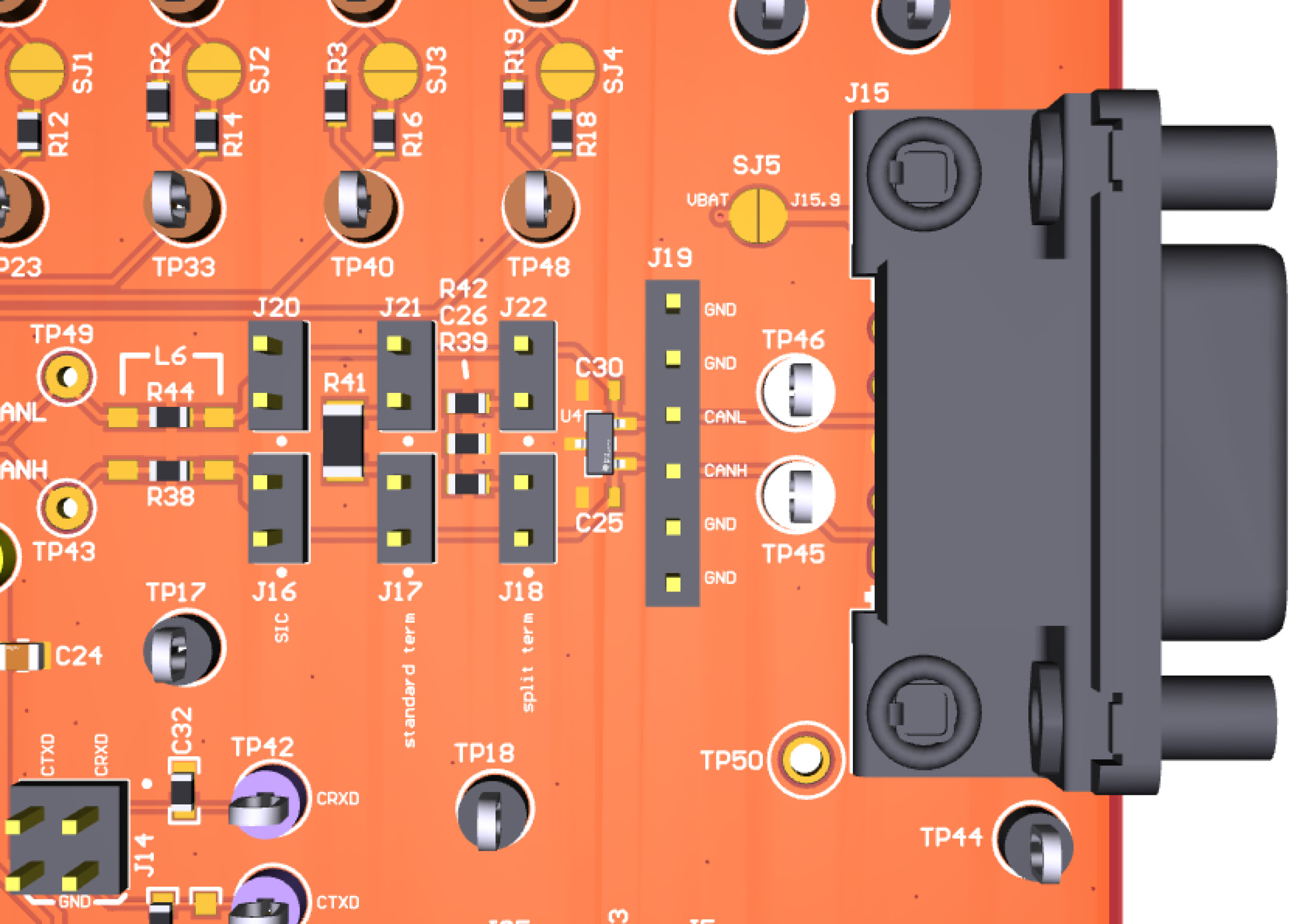

TCAN24XXEVM CAN FD 电路图 2-5 CAN FD 电路

CAN FD 收发器具有一个可配置的接口电路，其中包含以下可选功能：

  • 配对零欧姆电阻器（可替换为共模扼流圈）。
  • 单 120Ω 终端或分离式终端。通过在接头 J17、J18、J21 和 J22 上放置分流器，将两者都用于单电路板运行。
  • 滤波电容器（默认情况下未安装）。
  • ESD 二极管 ESD2CAN24-Q1。
  • 监控接头 (J19)。
  • DB9 线束连接器 (J15)。
  • 通过 SB9 连接器提供 VSUP 连接选项，方法是闭合焊点 SJ5。
