5.1 系统需要更高功率，但 PD 选择更低功率的 PDO

假设系统采用所讨论的默认设置，但选择了以下选项：

  • AUTO_NEGOTIATE_SINK.AutoNegMaxVoltage = 300d (15V)
  • AUTO_NEGOTIATE_SINK.AutoComputeSinkMaxVoltage = 0
  • AUTO_NEGOTIATE_SINK.ANSinkCapMismatchPower = 240d (60W)

当连接可满足 60W 要求的 USB-PD 供电方时，PD 器件始终请求 15V PDO 合约，绝对不会更高。这是因为在配置（或由 EC 设置）时，PD 被限制为最大 15V。因此，无论 USB-PD 供电方产品如何，PD 器件都不会接受超过 15V 的 PDO。

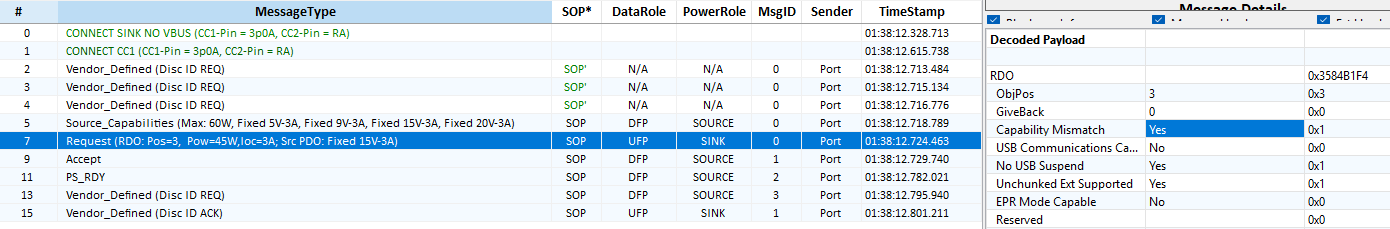

已请求 15V PDO 并忽略 20V PDO图 5-1 已请求 15V PDO 并忽略 20V PDO
