以时间常数倍数 (NTC) 表示的稳定时间 | 以位数 (N) 表示的精度 | 以时间常数倍数 (NTC) 表示的稳定时间 | 以位数表示的精度 |
---|---|---|---|
1 | 1.44 | 10 | 14.43 |
2 | 2.89 | 11 | 15.87 |
3 | 4.33 | 12 | 17.31 |
4 | 5.77 | 13 | 18.76 |
5 | 7.21 | 14 | 20.20 |
6 | 8.66 | 15 | 21.64 |
7 | 10.10 | 16 | 23.08 |
8 | 11.54 | 17 | 24.53 |
9 | 12.98 | 18 | 25.97 |
其中
N = 在经过 NTC 个时间常数之后 RC 电路稳定至的精度位数。

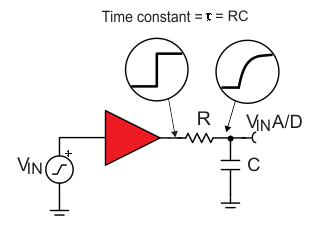

NTC = RC 时间常数倍数。一个时间常数等于 R∙C。
以时间常数倍数 (NTC) 表示的稳定时间 | 以位数 (N) 表示的精度 | 以时间常数倍数 (NTC) 表示的稳定时间 | 以位数表示的精度 |
---|---|---|---|
8 | 5.5 | 17 | 11.78 |
9 | 6.24 | 18 | 12.48 |
10 | 6.93 | 19 | 13.17 |
11 | 7.62 | 20 | 13.86 |
12 | 8.32 | 21 | 14.56 |
13 | 9.01 | 22 | 15.25 |
14 | 9.70 | 23 | 15.94 |
15 | 10.40 | 24 | 16.64 |
16 | 11.04 | 25 | 17.33 |
其中
NTC = 实现 N 位稳定所需的时间常数的倍数。一个时间常数等于 R∙C。
N = 精确的位数
