4.3.1 EVM 寄存器设置

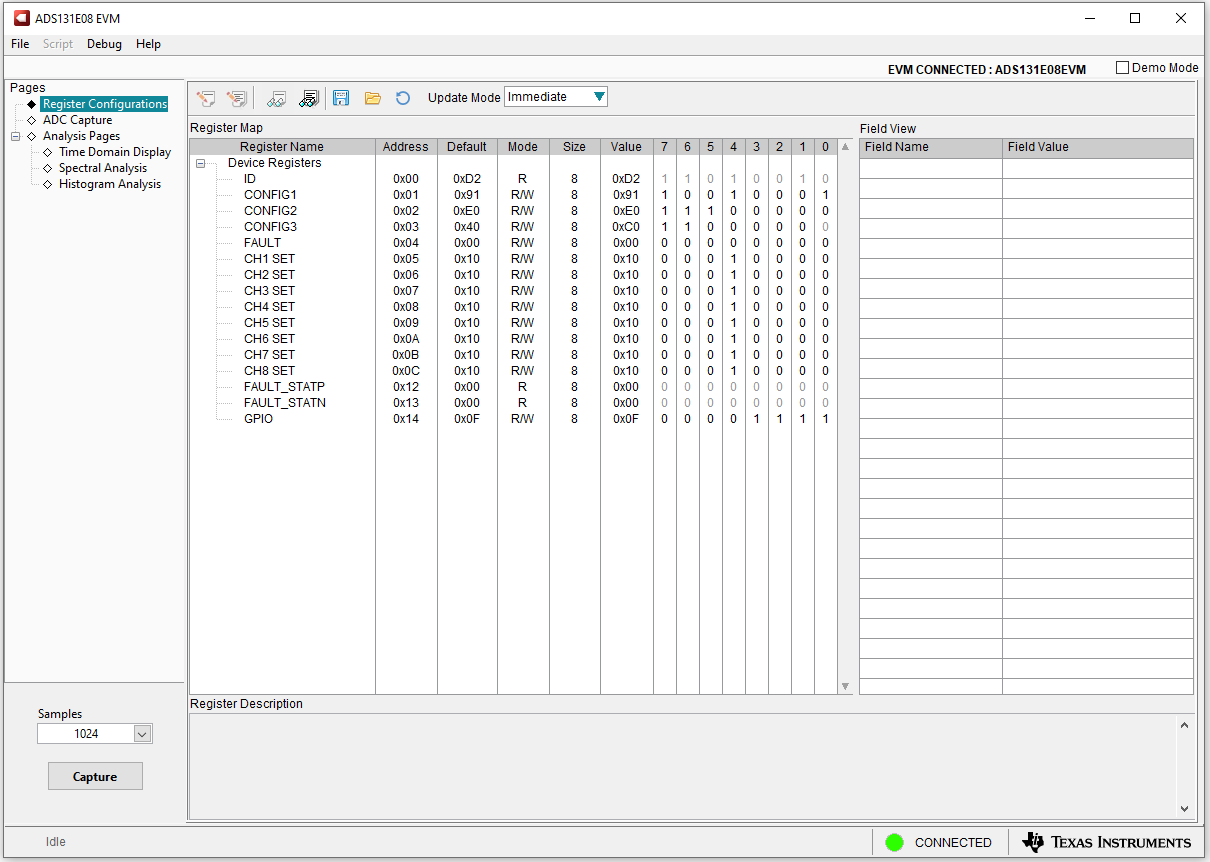

图 4-4 展示了 ADC 寄存器设置。这些寄存器可用于设置不同的器件模式（例如数据速率、PGA 增益等）。在 GUI 左侧的 “页面” 下选择“寄存器配置”，即可访问此页面。

ADS131E08EVM-PDK EVM 寄存器配置图 4-4 EVM 寄存器配置
