3.1.4.2 创建和加载自定义配置

“NVM 配置”页面无需硬件来开发 NVM 配置。只有在尝试将配置上传到目标器件中时才需要连接实际器件。

将寄存器设置为所需配置后，请找到屏幕顶部的 File 选项卡，为配置文件选择一种格式（如 图 3-10 所示）。以 CSV（逗号分隔值）、JSON（JavaScript™ 对象表示法）或 TXT（纯文本文件）格式保存寄存器配置。接下来，使用 Save Registers As… 选项，以所选格式下载保存的配置。

要将现有配置加载到 NVM 中，请使用 Load Registers Map 选项并找到配置文件。保存现有寄存器映射，或从 OTP Validation 选项卡下载器件 OTP 文件，以获取可接受配置文件格式的示例。

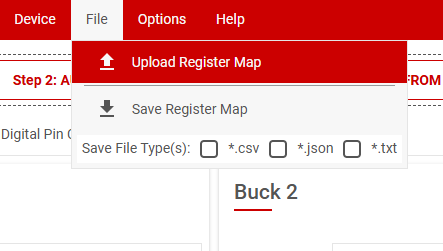

TPS65214EVM 保存和加载寄存器选项图 3-10 保存和加载寄存器选项
