3.1.1 角度分辨率测量

方位角分辨率通过使用两个 10dBsm 角反射器来测量，这两个角反射器放置在距离雷达约 9.5 米的径向距离处的同一距离单元中。在角度估算之前，会先应用视轴校准（例如，根据从视轴上单个角反射器获得的测量数量，对通道间相位增益不匹配进行补偿）。

角度估算使用 512 点 FFT 来执行。图 3-1 展示了从与角反射器反射相对应的距离多普勒单元测得的角谱，其中包括与两个角反射器相对应的峰值。测得的峰间角距约为 3.3 度，与约 3 度的理论角度分辨率接近。通过使用 Capon 波束形成器或 MUSIC 等计算量更大的角度估算方法，可以获得更高的角度分辨率。

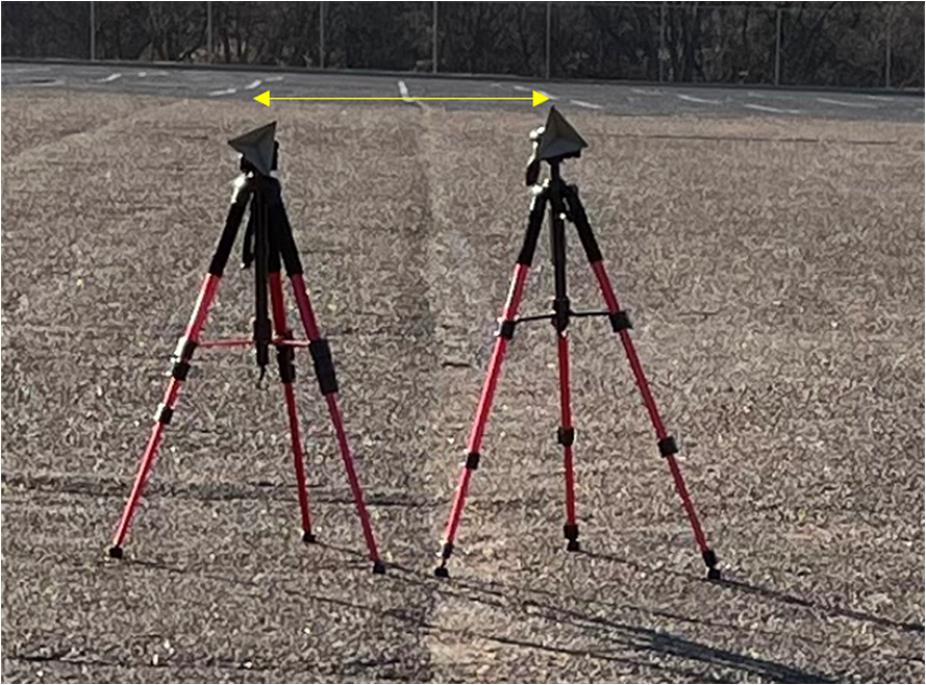

AWR2243-2X-CAS-EVM 角反射器图 3-1 角反射器

图 3-2 展示了与两个角反射器相对应的距离单元的角谱。

AWR2243-2X-CAS-EVM 角度分辨率测量图 3-2 角度分辨率测量
