4.2.2 PCB 层堆叠

普通的 FR4 电路板材料会导致本设计顶部两层中所含的 77GHz 天线出现不可接受的损耗。此设计使用 Rogers Corporation 的陶瓷材料来满足电介质要求。选择这种材料可以减少蚀刻特征尺寸的差异。当波长小于 4mm 时，这些容差非常重要。通过将 20GHz LO 时钟 (FM_CW) 路由到与天线相同的层，只需要一个 RO3003 内核。

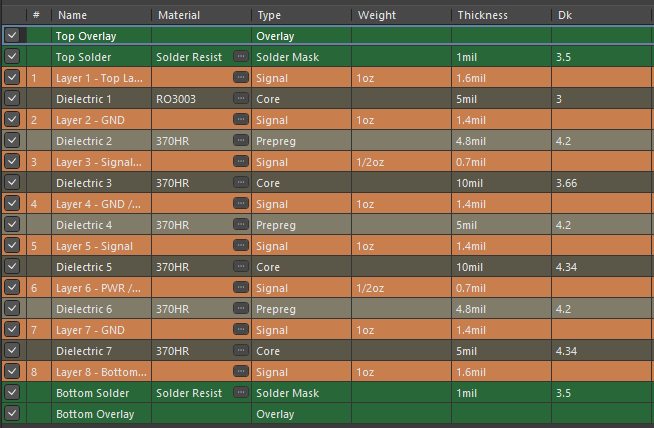

AWR2243-2X-CAS-EVM PCB 层堆叠图 4-3 PCB 层堆叠
