2.3.2 校准过程

照亮传感器区域的光是已知的，因为 LIGHTSOURCE01EVM 可以提供恒定且稳定的输出。该信息可用于确定每个单元的补偿系数，其中补偿系数为来自光源的照度除以传感器读取的照度。在生产线上，可以将每个器件的补偿系数存储在非易失性存储器中。

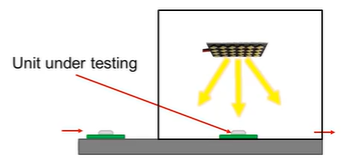

LIGHTSOURCE01EVM 生产线校准图 2-16 生产线校准

此操作也是在系统级完成，在设计中需要实现深色覆盖玻璃以及其他光学器件（如透镜、散射器和导光板）。补偿系数的计算方式与器件级校准的计算方式类似。有关更多信息，另请参阅精密实验室系列：环境光传感器 网页。
