2.2.3 启动 LIGHTSOURCE01EVM 软件

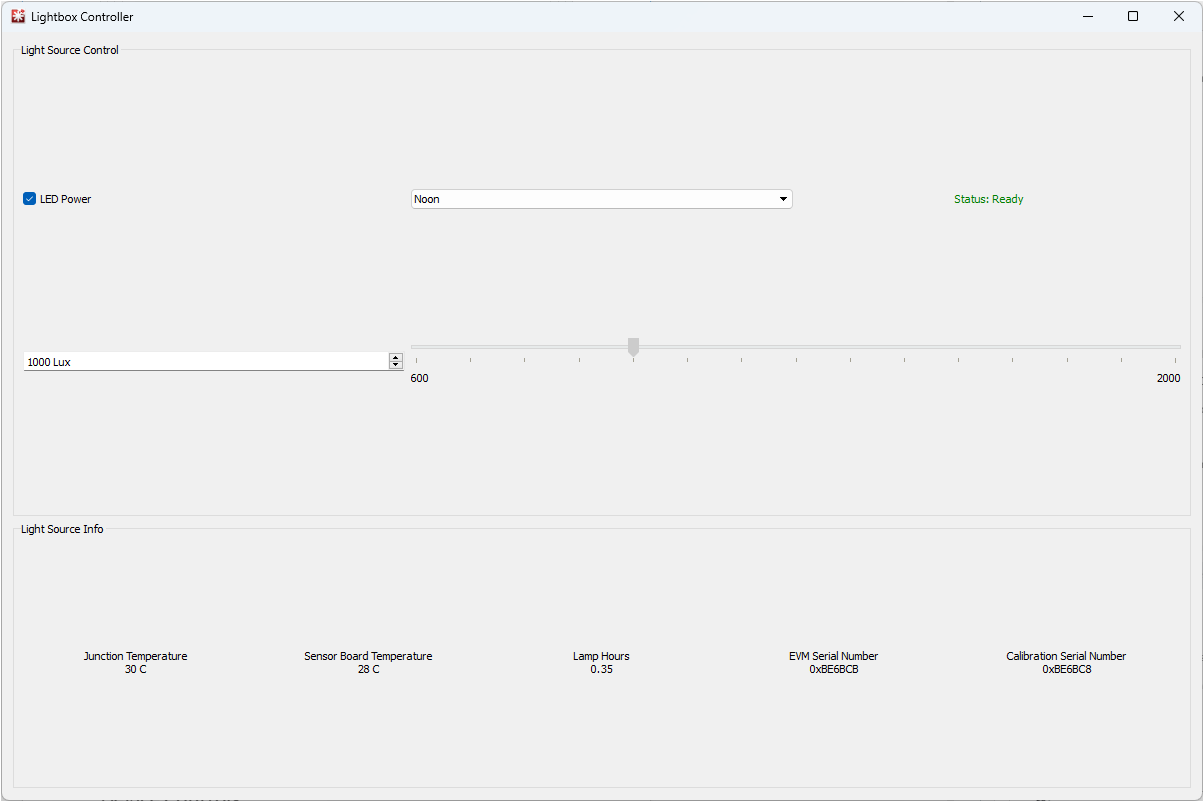

正确连接 LIGHTSOURCE01EVM 后，从 Windows Start（开始）菜单启用 Latte LIGHTSOURCE01EVM GUI 软件。该软件会在启动后显示图 2-6 中所示的屏幕。

LIGHTSOURCE01EVM LIGHTSOURCE01EVM 主操作屏幕图 2-6 LIGHTSOURCE01EVM 主操作屏幕

如果 LIGHTSOURCE01 GUI 软件在启用时显示了图 2-7 中所示的消息，则表示未检测到 EVM。

LIGHTSOURCE01EVM 硬件错误消息图 2-7 硬件错误消息

请检查 USB 连接并确认 LIGHTSOURCE01EVM 显示在器件管理器中。该 EVM 必须占用两个 COM 端口：一个用于控制，另一个用于数据。控制端口用于发送接收串行命令，而数据端口用于与器件之间的实际数据传输。请参阅下图，查看在连接设备时设备管理器必须显示的示例。

LIGHTSOURCE01EVM COM 端口图 2-8 COM 端口

如果使用的是 Windows 7，或者该 EVM 插接时 Windows 器件管理器在其他器件下显示 2 个 USB 串行器件而不是 COM 端口，请参阅节 7.1。
