2.6 硬件型号配置

要通过硬件型号 IC 使用 DRV8376EVM，请参考下面的表和图以正确配置器件。对于 SPI 型号和 MCx 型号，均应确保电阻器未组装或 DNP。

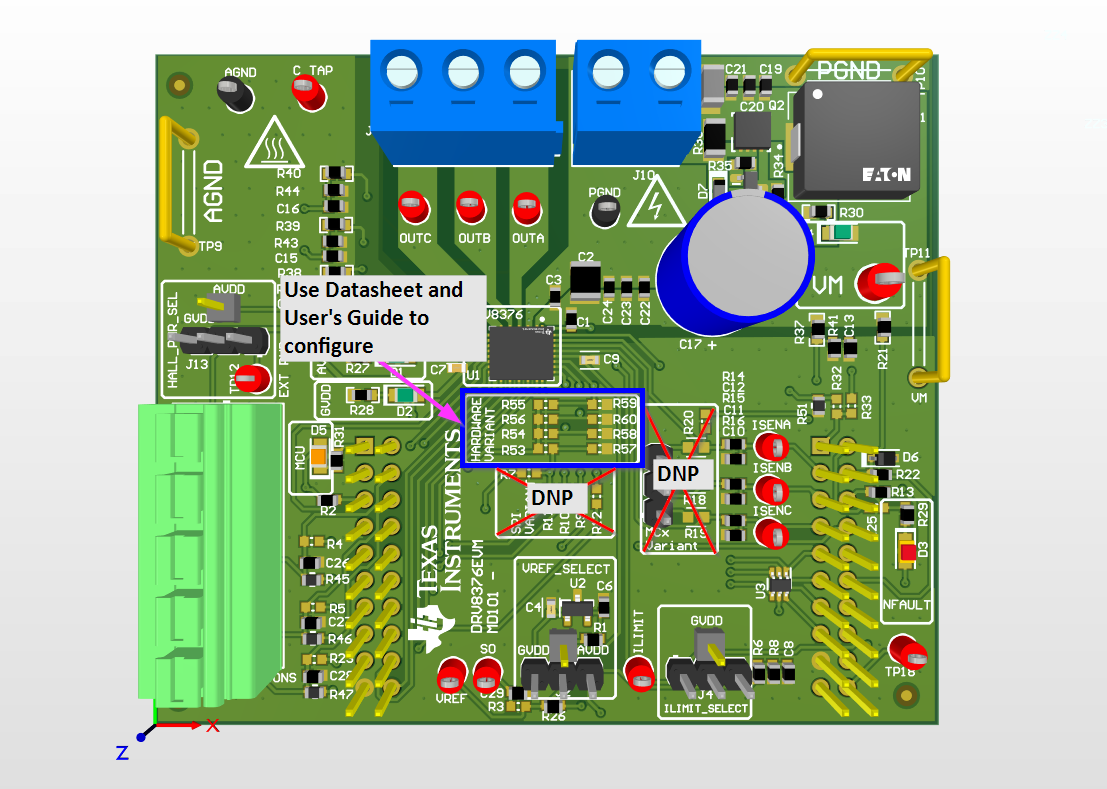

DRV8376EVM 硬件配置电阻器图 2-12 硬件配置电阻器
表 2-3 PWM 和 ASR/AAR 模式配置
MODE 类型 PWM 模式 ASR 和 AAR 模式 MODE_SR 引脚 DRV8376EVM
模式 1 6x 模式 ASR 和 AAR 被禁用 连接到 AGND 使用 0Ω 电阻器或通过短接组装 R57
模式 2 6x 模式 ASR 和 AAR 被启用 高阻态 使用大于 200kΩ 的电阻器组装 R57
模式 3 3x 模式 ASR 和 AAR 被禁用 使用 47kΩ 电阻器连接到 GVDD 使用 47kΩ 电阻器组装 R53
模式 4 3x 模式 ASR 和 AAR 被启用 连接到 GVDD 使用 0Ω 电阻器或通过短接组装 R53
表 2-4 压摆率配置
压摆率 SLEW 引脚 DRV8376EVM
1100V/μs 接至 AGND 使用 0Ω 电阻器或通过短接组装 R60
500V/μs 高阻态 使用大于 200kΩ 的电阻器组装 R60
250V/μs 47kΩ 连接到 GVDD 使用 47kΩ 电阻器组装 R56
50V/μs 连接到 GVDD 使用 0Ω 电阻器或通过短接组装 R56
表 2-5 增益配置
增益 Gain 引脚 DRV8376EVM
0.4V/V 接至 AGND 使用 0Ω 电阻器或通过短接组装 R58
1V/V 高阻态 使用大于 200kΩ 的电阻器组装 R58
2.5V/V 47kΩ 连接到 GVDD 使用 47kΩ 电阻器组装 R54
5V/V 连接到 GVDD 使用 0Ω 电阻器或通过短接组装 R54
表 2-6 OCP 配置
OCP OCP 引脚 DRV8376EVM
4.5A 接至 AGND 使用 0Ω 电阻器或通过短接组装 R59
2A 连接到 GVDD 使用 0Ω 电阻器或通过短接组装 R55
