4.2 PCB 图

图 5-4 直到 图 5-12 显示针对这款 EVM 的 PCB 布局布线和组装。

TPS23881B1EVM BOOST-PSEMTHR-007（主板）顶部组装图 4-4 BOOST-PSEMTHR-007（主板）顶部组装
TPS23881B1EVM BOOST-PSEMTHR-007（主板）顶部布线图 4-5 BOOST-PSEMTHR-007（主板）顶部布线
TPS23881B1EVM BOOST-PSEMTHR-007（主板）第 2 层布线图 4-6 BOOST-PSEMTHR-007（主板）第 2 层布线

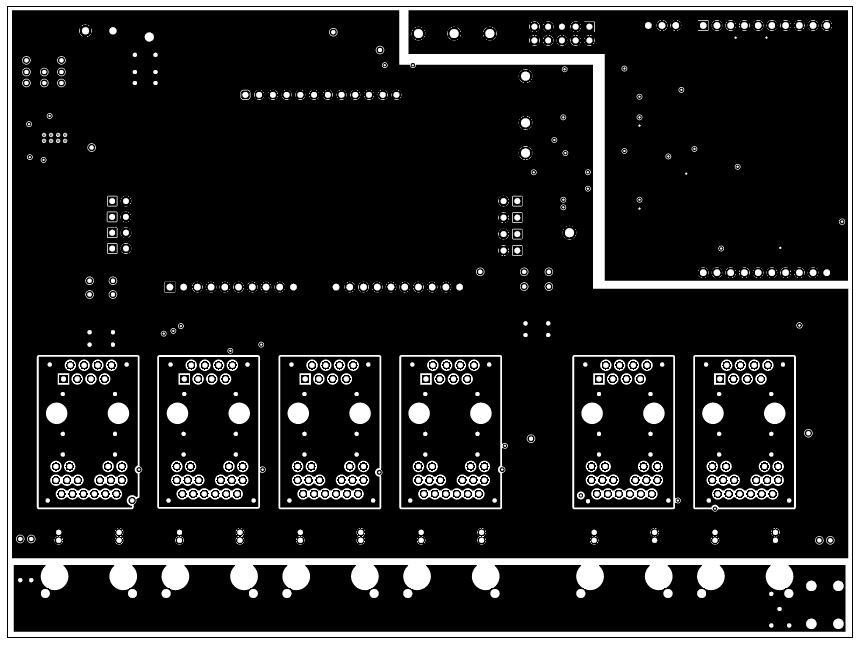

TPS23881B1EVM BOOST-PSEMTHR-007（主板）第 3 层布线图 4-7 BOOST-PSEMTHR-007（主板）第 3 层布线
TPS23881B1EVM BOOST-PSEMTHR-007（主板）底部布线图 4-8 BOOST-PSEMTHR-007（主板）底部布线
TPS23881B1EVM TPS23881B1EVM-024（子板）顶部组装图 4-9 TPS23881B1EVM-024（子板）顶部组装
TPS23881B1EVM TPS23881B1EVM-024（子板）顶部布线图 4-10 TPS23881B1EVM-024（子板）顶部布线
TPS23881B1EVM TPS23881B1EVM-024（子板）底部布线图 4-11 TPS23881B1EVM-024（子板）底部布线
TPS23881B1EVM TPS23881B1EVM-024（子板）底部组装图 4-12 TPS23881B1EVM-024（子板）底部组装
注： TPS23881B1EVM-024 修订版 B 在 AUTO 上没有 10nF 电容器。这将添加到修订版 C 中。
