6 在 Vitis 中创建新平台

要在 Vitis 中创建新平台，请执行以下步骤：

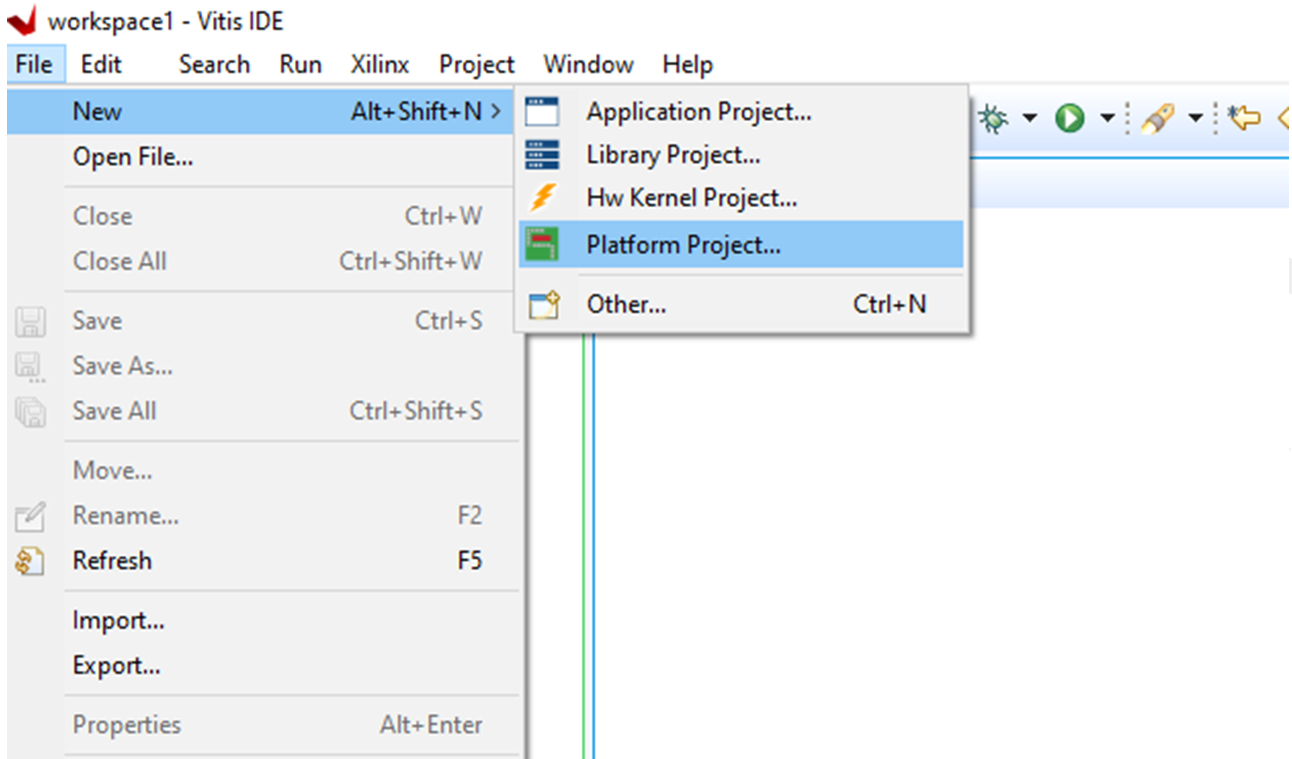

  1. 打开 File 菜单，转到 New，然后点击 Platform Project（请参阅图 6-1）。
    AFE7920 新建平台项目图 6-1 新建平台项目

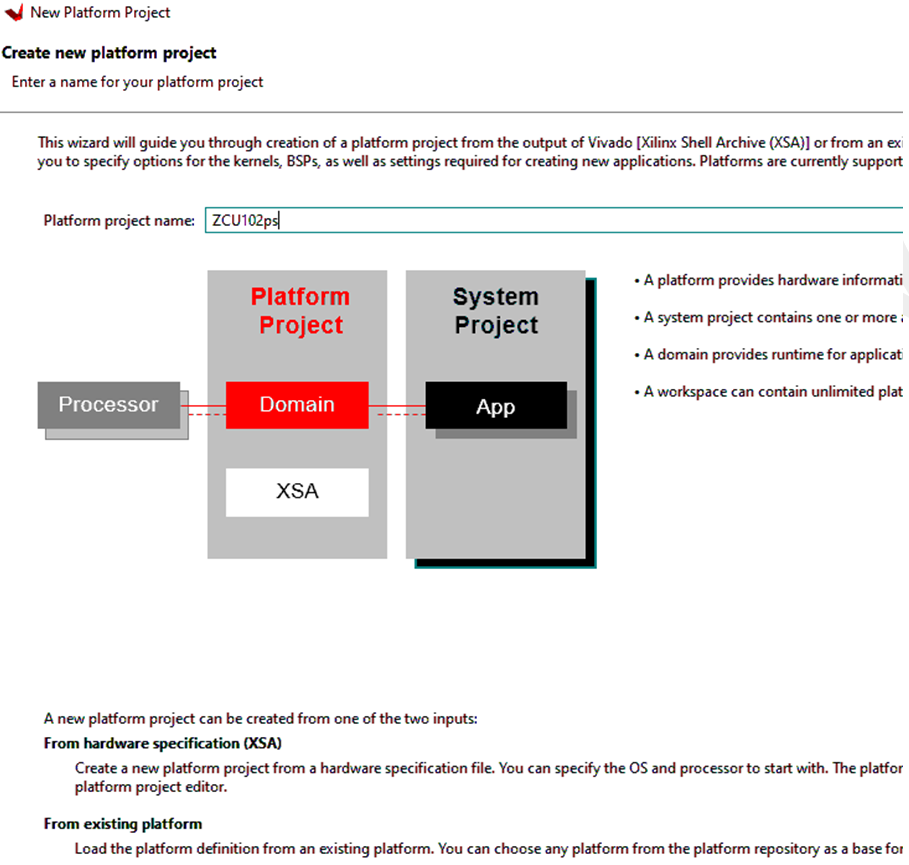

  2. 输入所需的平台名称。以名称 ZCU102ps 为例（请参阅图 6-2）。
    AFE7920 平台项目的命名图 6-2 平台项目的命名

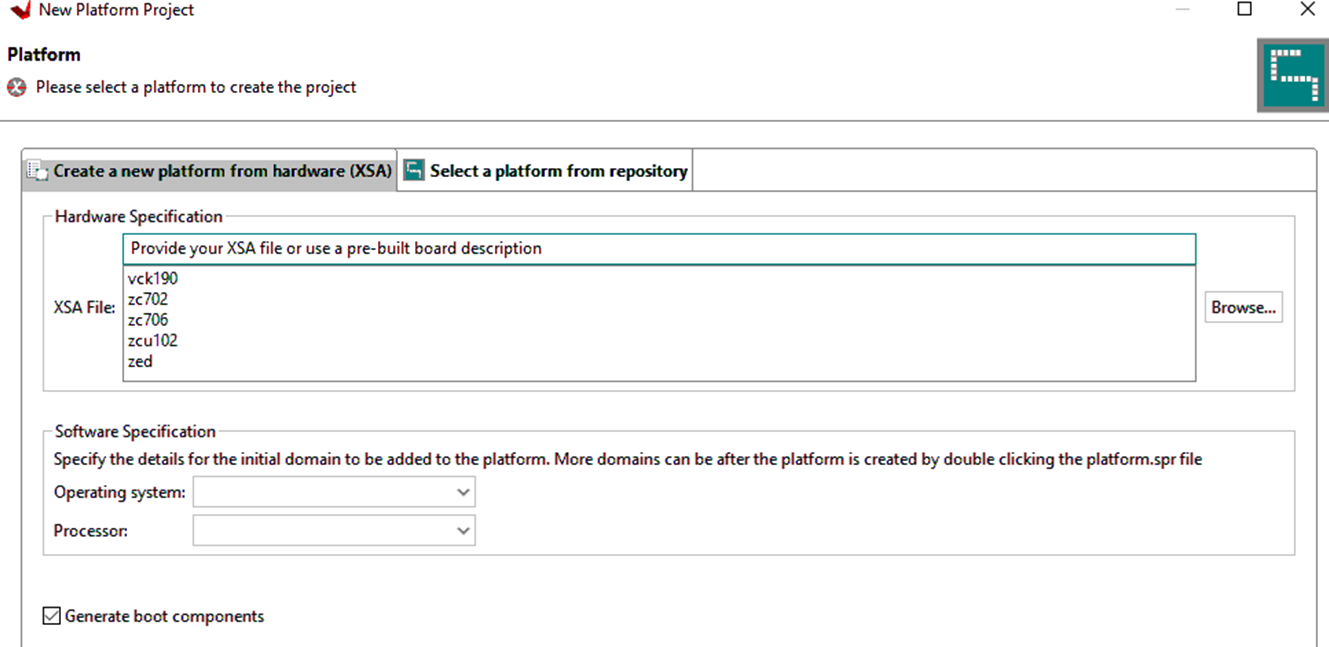

  3. 命名新平台后，将出现一个菜单（请参阅图 6-3）。选择 XSA（Xilinx 支持存档）文件。
    AFE7920 硬件规格图 6-3 硬件规格

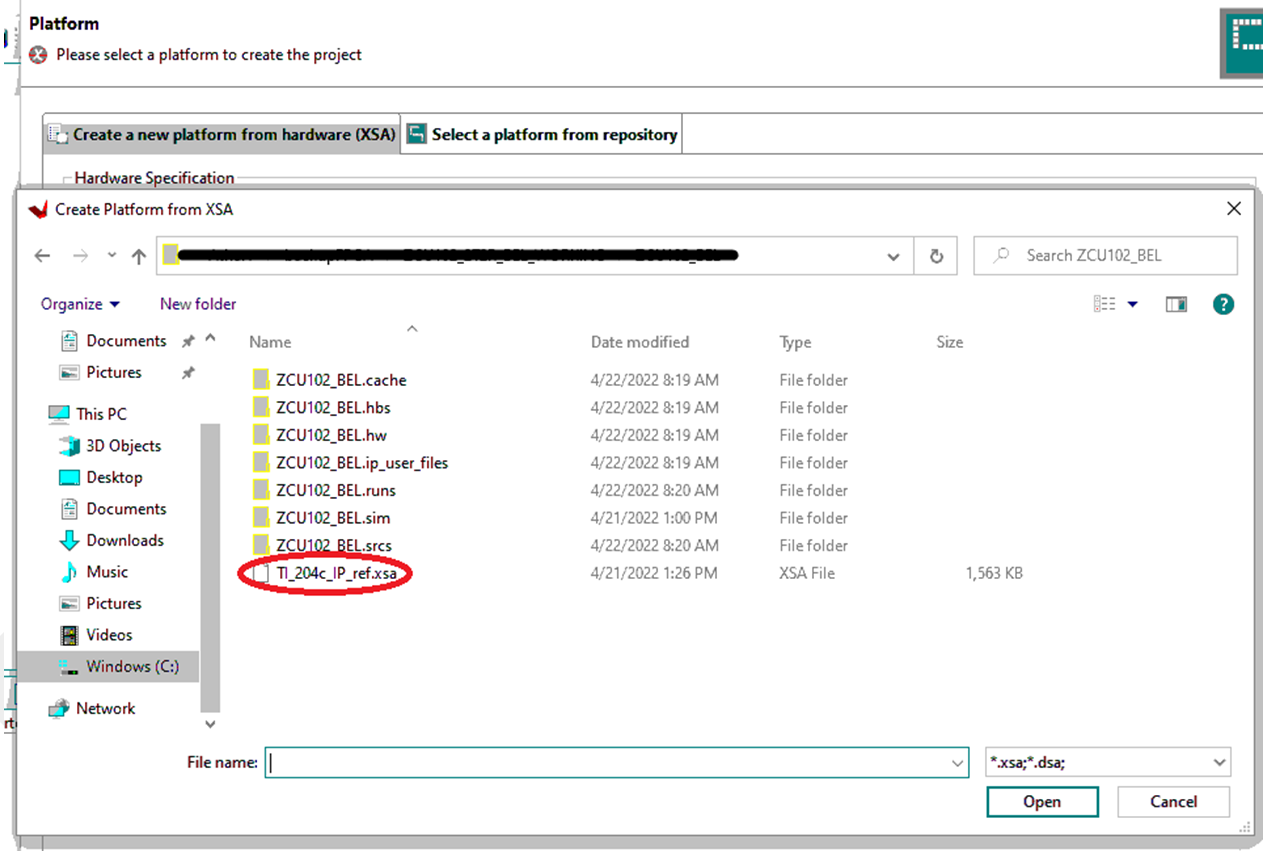

  4. 从 FPGA 文件夹中浏览并选择与本文档共享的 .XSA 文件（请参阅图 6-4）。
    AFE7920 选择平台图 6-4 选择平台

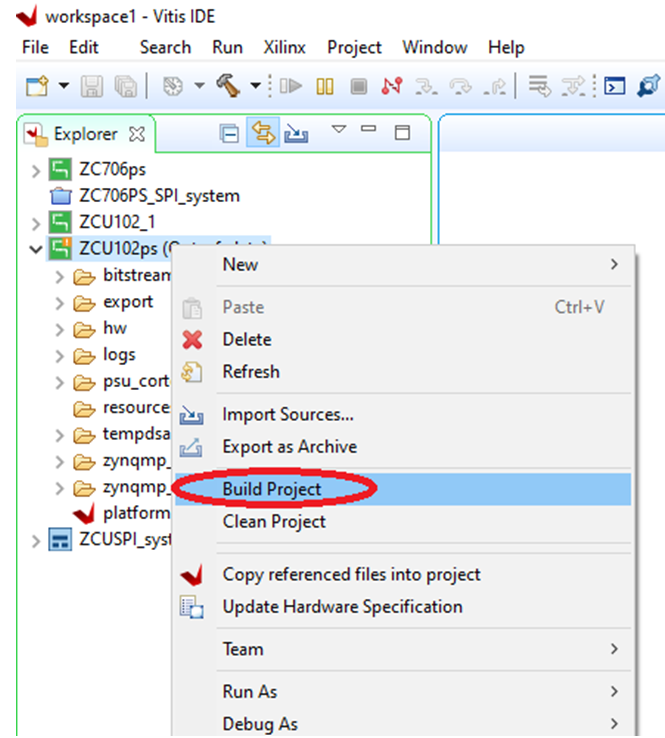

  5. 右键点击新平台工程以打开下拉菜单。点击 Build Project 开始构建（请参阅图 6-5）。这可能需要一些时间才能构建完成。
    AFE7920 构建新工程图 6-5 构建新工程
