ZHCUB56A June 2023 – December 2023 INA740B , INA745A , INA745B , INA780B
3.2.2 寄存器选项卡
若要查看和编辑器件寄存器，请点击左侧菜单上的
（寄存器）图标。寄存器选项卡与图 4-9 中所示相似，具体取决于连接的器件。

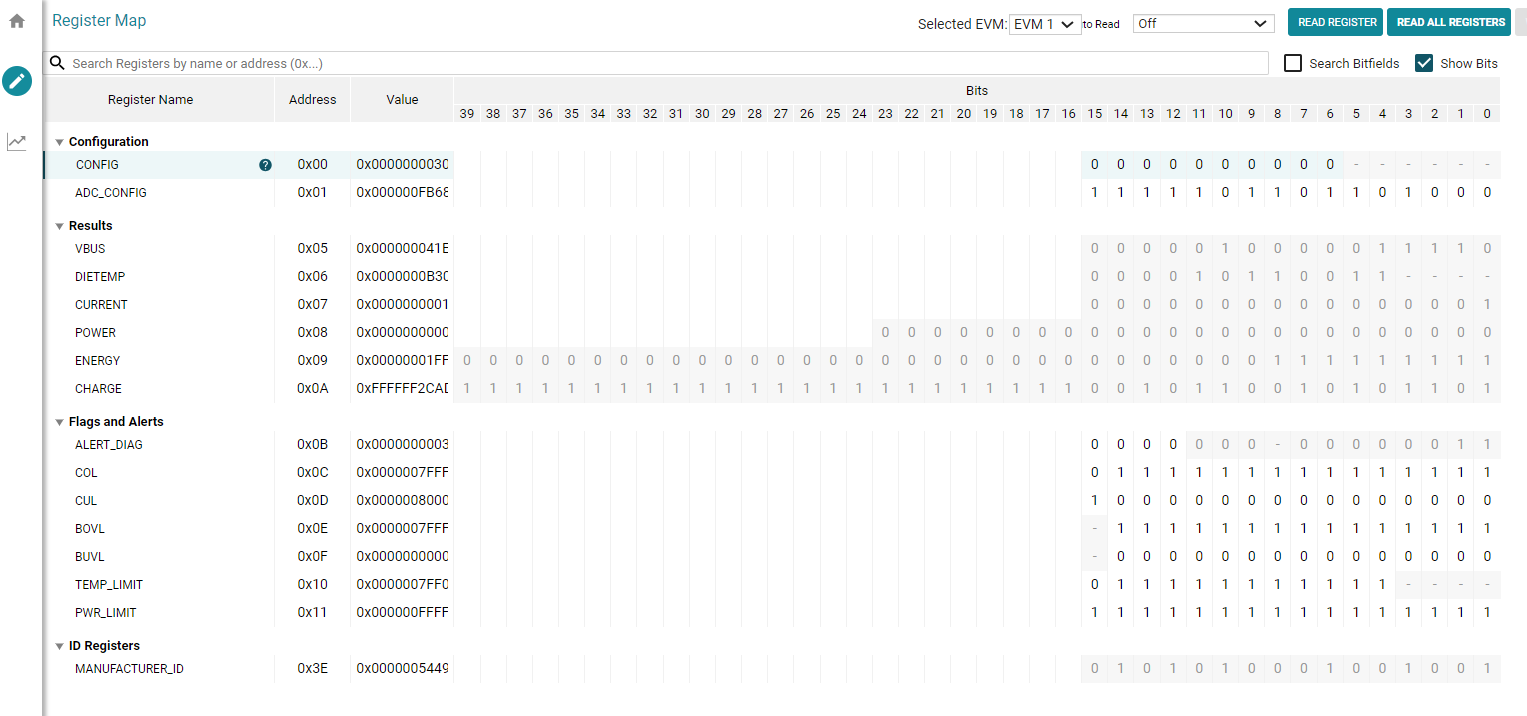

图 3-9 GUI 寄存器选项卡通过此页面，用户可以在 EVM 上读取和写入器件寄存器。这里列出了一些重要注意事项：
- 在“Register Map”上，使用顶部的 Selected EVM 下拉菜单来选择要使用的器件。
- 注意，在此处更改该设置时，也会更改 Configuration 选项卡上的相同设置。
- 此按钮的功能是，在 MCU 中设置默认读取/写入地址，然后读回所有寄存器值，以更新寄存器映射。注意，如果数据采集频率高，可导致数据采集略有延迟。为获得出色性能，在开始采集数据前，请先设定器件设置。
- 默认情况下，所有更改都会自动写入器件。如果需要，将 Immediate Write 设置更改为 Deferred Write，以便仅在就绪后允许写入。
- 通过以下任一方法修改可写寄存器值：
- 通过右侧 Field View 部分中的小工具设置。
- 使用十六进制或十进制值直接更改 Value。
- 双击任何单个位。
- 通过以下任一方法修改可写寄存器值：
- 打开 Auto Read 只会更新寄存器映射中的寄存器，而不会更新节 3.2.3中的图表。
- 如果在收集数据期间使 Auto Read 处于打开状态，可能会干扰数据收集时序。
- 如果对寄存器或寄存器位字段有任何问题，请点击
图标。- 有关寄存器的更多问题，请查看对应的数据表。
- 为了方便起见，可以将寄存器设置保存起来，之后再载入任何具有相同寄存器映射的器件。为此，可转到 File > Register Data，如图 4-10 中所示。
图 3-10 保存和加载寄存器设置- TI 建议在加载数据后点击 Read All Registers 按钮，以使用实际器件值更新寄存器映射，以防加载的寄存器与连接的器件不兼容。
