1.3.4 校准屏幕

应校准电压、温度和电流以提供良好的监测性能。在“Show Advanced view mode”中按下 Calibration 按钮可以选中 Advanced Calibration 窗口。请参阅图 1-6如果处于“Show basic view mode”中，则在点击 Calibration 按钮时会显示基本校准屏幕。通过 Advanced Calibration 窗口，可以校准内部温度传感器和外部热敏电阻。

注：

为获得最佳效果，请使用精度为 1mV 和 1mA 的电源。

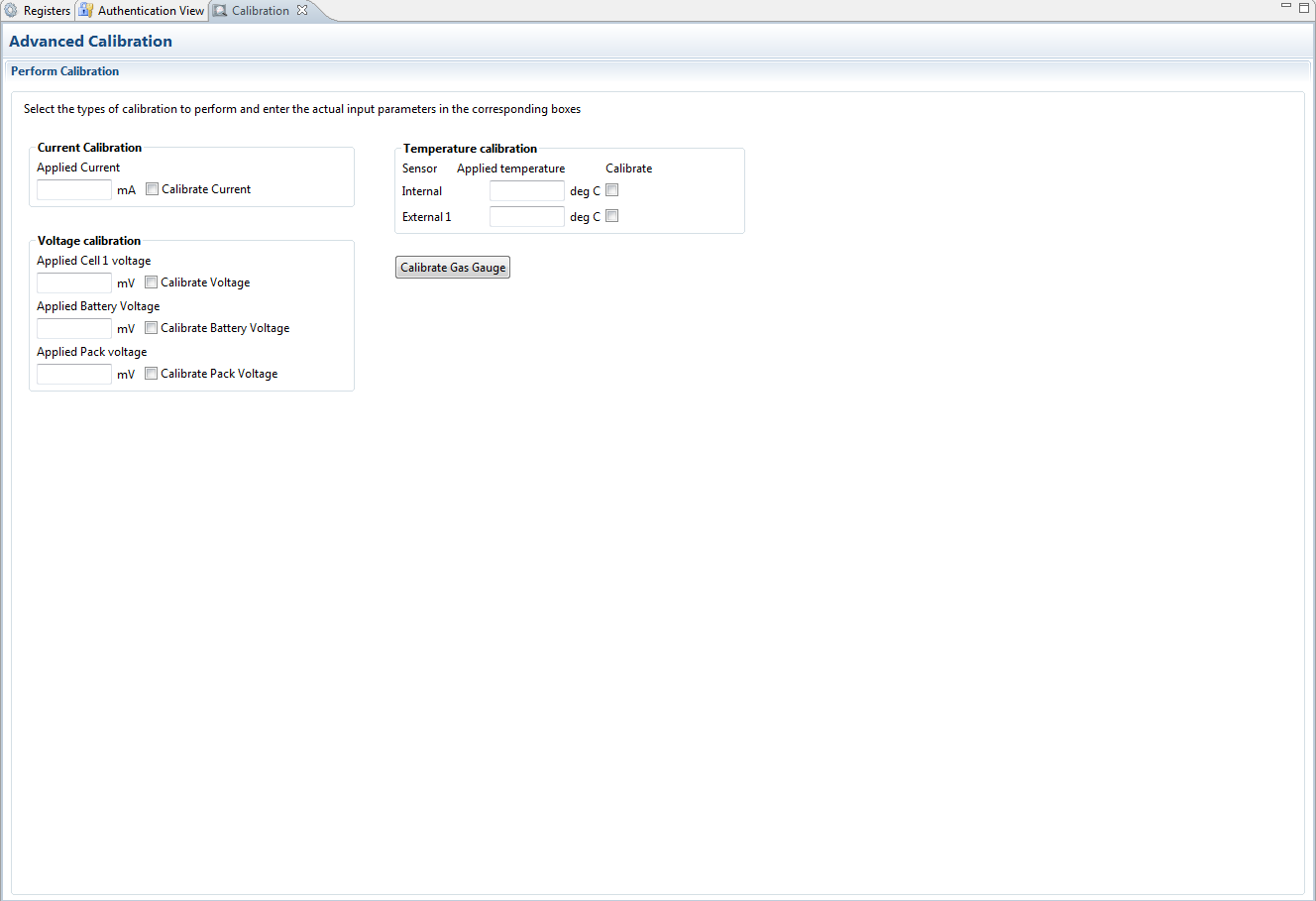

GUID-76AA9B47-8702-4BC2-9FD7-F67E163251AB-low.png图 1-6 校准屏幕
