本节将介绍 EVM 的硬件连接。请参阅图 1-1。

• 与电池直接连接：1N (BAT–)、1P、2P (BAT+)

  将电芯连接到 J2 引脚块。连接电芯时不需要遵循特定的顺序；不过，最好先连接电池组中最下方的电芯（电芯 1），然后连接电芯 2。按照其他顺序连接电芯时并不会损坏 U1 和 U2 器件，只是 BQ294502 可能会烧断模块中安装的保险丝。首先连接电芯 1 则可以避免这一风险。

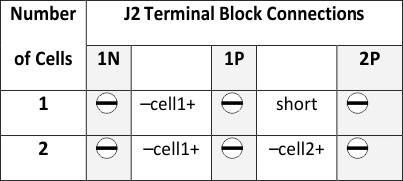

  图 1-2 电芯连接配置

  可以使用电阻电芯模拟器替代电池电芯。在 J2 连接器的各触点之间（即从 1N 到 1P 以及从 1P 到 2P）连接一个电阻。如果用于 1 节串联配置，则无需电阻，只需短接 1P 和 2P 即可。电芯模拟器可通过电源供电。通常将电源设置为“所需电芯电压 x 电芯数”并将地线接至 1N，正极线接至 2P。例如，对于电芯电压为 3.6V 的 2 节电芯串联配置，将电源设置为 2 × 3.6 = 7.2V。

• I2C™（SDA、SCL）

  将通信接口适配器电缆连接到 J3 以及 EV2400 上的 I2C™ 端口。

  注：

  EV2400 具有内部上拉电阻，P2 和 P3 跳线可以保持悬空。

• PACK+ 和 PACK- 之间的系统负载和充电器连接

  将负载或电源连接到 J1 引脚块。负载的正极端子或电源线应连接到标有 PACK+ 的引脚块。负载或电源的地线应连接到标有 PACK– 的另一个引脚块。

• 将器件从关断模式唤醒 (WAKE)

  按下 Wake 按钮开关 S1，将 BAT+ 暂时连接到 PACK+。这会将电压施加到 BQ28Z620 上的 PACK 引脚，从而使稳压器上电并启动初始化序列。

• 参数设置

  默认数据闪存设置是为 2 节串联锂离子电芯配置的。用户应更改“Data Memory | Settings | DA Configuration”寄存器，通过清除 CCO 标志（对于 1 节串联配置）或设置该标志（对于 2 节串联配置），根据物理电池组配置来设置串联电芯数。这样便完成了基本设置。另外，还应该更新其他数据闪存参数，以对电池组的电量监测操作进行微调。如需参数设置方面的帮助，请参阅 BQ28Z620 技术参考手册。
